室内净化空气装置电路

文章摘要： 将臭氧O3(一种强氧化剂)气体扩散至室内大气中，就能起到净化空气的作用。如图所示，白天有光照时，无O3输出，电路不工作，晚上无光照射时产生O3气体，保持室内空气新鲜。VD1为光敏二极管，放置在室内有光线照射处。当白天有光照时，光敏二极管内阻下降，VT1的偏置电路接通，VT1导通工作。由于VT1导通后，VT2的偏置电路也接通，VT2也导通工作，促使VT3截止。晶体管VT4、VT5等组成多谐振荡器，当VT3截止时，多谐和振荡器也不工作。晶体管VT6、VT7等组成超音频振荡器。当VT5导通时，VT6、VT7组成的振荡器不工作；当VT5截止时，振荡器工作。当无光照时，VT1、VT2截止，VT3导通，

室内净化空气装置电路,标签：电路设计,http://www.88dzw.com

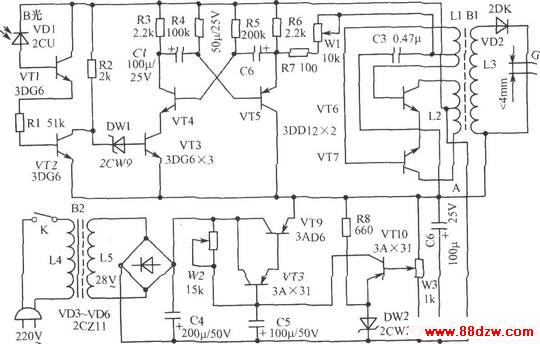

将臭氧O3(一种强氧化剂)气体扩散至室内大气中，就能起到净化空气的作用。如图所示，白天有光照时，无O3输出，电路不工作，晚上无光照射时产生O3气体，保持室内空气新鲜。VD1为光敏二极管，放置在室内有光线照射处。当白天有光照时，光敏二极管内阻下降，VT1的偏置电路接通，VT1导通工作。由于VT1导通后，VT2的偏置电路也接通，VT2也导通工作，促使VT3截止。晶体管VT4、VT5等组成多谐振荡器，当VT3截止时，多谐和振荡器也不工作。晶体管VT6、VT7等组成超音频振荡器。当VT5导通时，VT6、VT7组成的振荡器不工作；当VT5截止时，振荡器工作。当无光照时，VT1、VT2截止，VT3导通，多谐振荡器工作，有信号输出，于是超音频振荡器工作，产生约为30kHz的高频振荡，该振荡信号电压在L3上产生感应的高频电压，经VD2整流后，加在两个金属板上，金属板间电离放电，形成O3气体，这种气体扩散到空气中，净化了空气。晶体管VT1～VT3选用β≥100的管子，要求VT4、VT5选用β≥200的管子，VT6、Vt7选用BVceo≥200V，Vceo≤2V，hfe≥30。VD1选用2CU光敏二极管。其他元器件选用如图所示。
