加装的VCD机遥控开、关机电路

文章摘要： 光盘机的遥控功能很多，但通常没有遥控开机关机功能，而且其电源线较短。如图所示为给光盘机(以VCD为例)增加机外型遥控开机关机功能电路。元器件选择；IC选用CMOS双D触发器CD4013。VT1选用3DU5光敏三极管。VT2选用9013等NPN型硅管，β>100。BCR选用3A400V双向晶闸管，如TLC226等。LED选用Φ5mm红色发光二极管，型号不拘。X选用市售二眼220V，10A平板暗插座。其余元件如图所示。

加装的VCD机遥控开、关机电路,标签：电路设计,http://www.88dzw.com

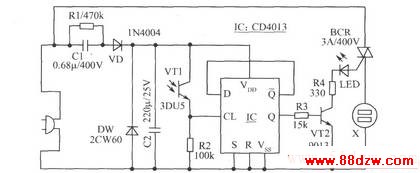

光盘机的遥控功能很多，但通常没有遥控开机关机功能，而且其电源线较短。如图所示为给光盘机(以VCD为例)增加机外型遥控开机关机功能电路。

元器件选择；IC选用CMOS双D触发器CD4013。VT1选用3DU5光敏三极管。VT2选用9013等NPN型硅管，β>100。BCR选用3A400V双向晶闸管，如TLC226等。LED选用Φ5mm红色发光二极管，型号不拘。X选用市售二眼220V，10A平板暗插座。其余元件如图所示。
