相机内藏闪光电路
[10-10 20:38:44] 来源:http://www.88dzw.com 光电应用 阅读:8548次
文章摘要: 该电路是由测光电路和闪光电路组成,如图所示。它适用于POPTICS(是一种普及型一体化相机)、富兰卡X-500、WIZEN-860S等相机。它由以下几部分电路组成:(1)VT1、VT2、测光元件RG(使用硫化镉CdS光敏电阻)构成测光电路。(2)VT3、C1、T1等组成电感三点式振荡电路,完成直流低压→交流高压→直流高压的变换,为闪光灯供电。元器件选择:VT1、VT2选用C945型三极管;VT3选用D965型三极管。LEDl、LED2、LED3分别选用Φ55mm红色、绿色、黄色发光二极管。RG选用CdS光敏电阻。其他元器件选用如图所示。
相机内藏闪光电路,标签:电路设计,http://www.88dzw.com

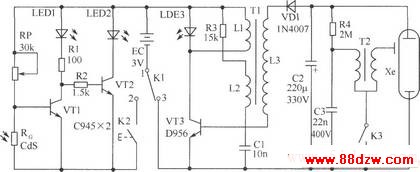

该电路是由测光电路和闪光电路组成,如图所示。它适用于POPTICS(是一种普及型一体化相机)、富兰卡X-500、WIZEN-860S等相机。它由以下几部分电路组成:
(1)VT1、VT2、测光元件RG(使用硫化镉CdS光敏电阻)构成测光电路。
(2)VT3、C1、T1等组成电感三点式振荡电路,完成直流低压→交流高压→直流高压的变换,为闪光灯供电。
元器件选择:VT1、VT2选用C945型三极管;VT3选用D965型三极管。LEDl、LED2、LED3分别选用Φ55mm红色、绿色、黄色发光二极管。RG选用CdS光敏电阻。其他元器件选用如图所示。
Tag:光电应用,电路设计,家电维修 - 单元电路介绍 - 光电应用
