光电计数电路

文章摘要： 如图所示电路，当光敏三极管VT1接收到红外发光二极管射来的红外光线时，VT1导通，比较器IC2-B的反相输入端6脚为低电平，7脚输出高电平，加到比较器IC2-A的反相输入端，使1脚输出低电平，则光电耦合器4N35内的发光管点亮，对应的光敏管导通，三极管VT2也导通，VT2集电极输出低电平。当有物体通过红外发光二极管VD1和接收管VT1之间，红外线被挡住，VT1截止，IC2-A的1脚输出高电平，4N35截止，VT2截止，VT2集电极输出高电平，故当有物体通过VT1时，便在VT2集电极上输出计数脉冲信号，该信号送到十进制计数器，再送到译码显示电路，显示出相应的数据。

光电计数电路,标签：电路设计,http://www.88dzw.com

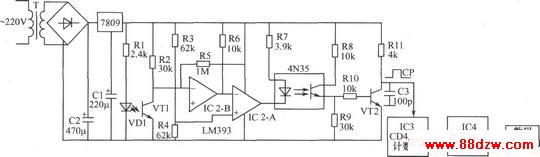

如图所示电路，当光敏三极管VT1接收到红外发光二极管射来的红外光线时，VT1导通，比较器IC2-B的反相输入端6脚为低电平，7脚输出高电平，加到比较器IC2-A的反相输入端，使1脚输出低电平，则光电耦合器4N35内的发光管点亮，对应的光敏管导通，三极管VT2也导通，VT2集电极输出低电平。当有物体通过红外发光二极管VD1和接收管VT1之间，红外线被挡住，VT1截止，IC2-A的1脚输出高电平，4N35截止，VT2截止，VT2集电极输出高电平，故当有物体通过VT1时，便在VT2集电极上输出计数脉冲信号，该信号送到十进制计数器，再送到译码显示电路，显示出相应的数据。
