室外天线防盗器

文章摘要： 如图所示为室外天线防盗器电路。微波天线的电源是放在室内的，而变频器是放在室外的。两者用一根75同轴电缆连接，此电缆既作电源线，又作信号线。在正常工作时，电缆中有180mA～220mA的电流流过，通过对此电流的检测并配以简单的讯响电路就可以构成防盗器。图中R1、R2、R3及光电耦合器IC1构成电流检测部分，NE555及外围元件构成讯响器，7812为555提供稳定的直流电压。在正常工作时，R1两端有2V左右的压降，此电压经R2给光耦内部的发光二极管提供偏流，使内部光敏三极管饱和导通，因此IC3因4脚电压低于1V而被强制复位；3脚无振荡信号输出，喇叭不发声。当馈线被剪断时，R1两端无压降，光耦内部

室外天线防盗器,标签：电路设计,http://www.88dzw.com

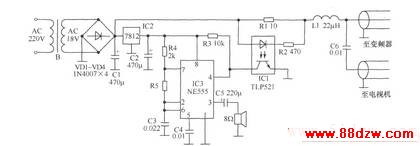

如图所示为室外天线防盗器电路。微波天线的电源是放在室内的，而变频器是放在室外的。两者用一根75同轴电缆连接，此电缆既作电源线，又作信号线。在正常工作时，电缆中有180mA～220mA的电流流过，通过对此电流的检测并配以简单的讯响电路就可以构成防盗器。图中R1、R2、R3及光电耦合器IC1构成电流检测部分，NE555及外围元件构成讯响器，7812为555提供稳定的直流电压。在正常工作时，R1两端有2V左右的压降，此电压经R2给光耦内部的发光二极管提供偏流，使内部光敏三极管饱和导通，因此IC3因4脚电压低于1V而被强制复位；3脚无振荡信号输出，喇叭不发声。当馈线被剪断时，R1两端无压降，光耦内部二极管无偏流，导致光敏三极管截止，IC3的4脚为高电平，复位解除，电路起振，喇叭发声。讯响电路也可以是其他的振荡电路或音乐集成电路，但需注意的是其触发方式及电源电压应与之相适应。该电路只要印制板设计合理，就可以安装在市售普通微波天线电源内部。安装时将原整流滤波板拆去，将本板装人即可。
