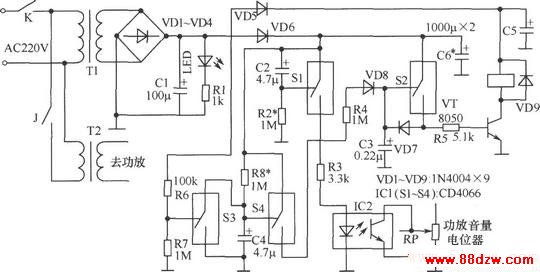

如图所示电路为功放管保护器电路。

工作原理：图中K是电源开关，T1控制用小型电源变压器，T2是功放电源变压器。IC1(S1-S4)是四双向模拟开关CD4066。开机时，合上K1，C1上得到12V直流电压。此时S3因控制端为高电平而导通，将S4控制端置于低电平，S4断开。由于C2上电压不能突变，所以刚开机时，S1因控制端为高电平而导通，光电耦合器IC2内发光二极管点亮，光敏管导通，将功放音量电位器输出音频信号短路到地。S1导通后，C3充电，经零点几秒后，S2即导通，接着VT导通，继电器J吸合，接通功放部分电源。VD7将S2导通后的高电乎反馈到控制端，使S2自锁。此后C2充电，S1控制端电位渐降。由于COMS模拟开关具有导通电阻随控制端电位渐变的特性，所以，随着C2充电，IC2内发光二极管渐暗，光敏管呈现的电阻渐大，如果功放音量电位器处于较大开度，则表现为音量渐渐升高，防止了开机冲击。最后IC2截止，RP便可自由控制音量。关机时，断开K，C1上电荷迅速经R1和发光二极管LED放掉。C5、C6由于容量很大，电压仍然存在，故VD5、VD6截止，IC1、IC2并不立即停止工作，J仍吸合。此时，S3因控制端变为低电平而断开，C4开始充电。随着S4控制端电位渐升，其导通电阻渐小，IC2内光敏管呈现的电阻渐小，将功放音量渐渐关小。稍后，由于C5的放电，J释放，功放断电。

元器件选择：LED选择Φ5mm红色发光二极管。IC2选择4N25光电耦合器。其他元器件如图所示。
