节电的走廊灯电路

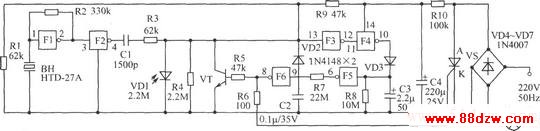

文章摘要：如图所示为节电的走廊灯电路，它由整流电路(二极管VD4～VD7)、降压与滤波电路(R10与C4)、受控照明灯H的控制开关VS(VS导通，H亮；VS关断，H熄灭)、光控电路(由光敏二极管VD1、反相器F3、F4、F5与F6以及三极管VT组成)、声控电路部分(由声-电转换压电陶瓷片BH、反相器F1、F2、F3、F4、F5与F6以及VD3、C3、R8组成)等组成。

节电的走廊灯电路,标签：电路设计,http://www.88dzw.com

如图所示为节电的走廊灯电路，它由整流电路(二极管VD4～VD7)、降压与滤波电路(R10与C4)、受控照明灯H的控制开关VS(VS导通，H亮；VS关断，H熄灭)、光控电路(由光敏二极管VD1、反相器F3、F4、F5与F6以及三极管VT组成)、声控电路部分(由声-电转换压电陶瓷片BH、反相器F1、F2、F3、F4、F5与F6以及VD3、C3、R8组成)等组成。
