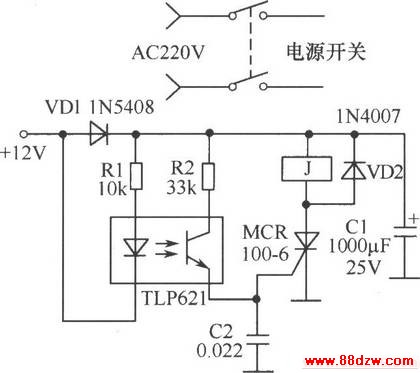

光电耦合式彩电遥控关机电路与如图所示。电路中的12V电源来自机内受遥控电路控制的开关电源或行电路产生的 12V电压输出端。开机后， 12V电压通过VD1向C1充电，光耦内部的发射二极管呈截止状态，故晶闸管不导通，电源开关自锁，电视机正常工作。在用遥控器关机后，机内的 12V电压消失，由于VD1的存在，C1只能通过R1和光耦内部的发射二极管向 12V电压的负载回路放电，光耦内部的光敏接收管导通，晶闸管G极得电触发导通，继电器J瞬间吸合，电源开关释放，电视机实现遥控交流关机。电路中的C2起抑制干扰作用，可防止晶闸管误触发(导通)。
