激光防盗系统

[09-14 00:20:29]   来源:http://www.88dzw.com  光电应用   阅读:8980

文章摘要: 用3V或4.5V电压供电的小型激光枪,由于其激光束很细,传送距离较远,人眼又看不见,因此可用来组成高效的、交叉的防盗光束网,探测有无盗贼闯入。如图是激光防盗系统示意图,它由发射器和接收器两部分组成。从发射器发出的激光束经6只反射镜M1~M6来回反射后送至接收器,接收器中的光检测器只要有激光束照射,就会呈低电阻,引起VT导通,VT的集电极为低电位,这时晶闸管因触发极无触发电流而不导通。如有人闯入激光束探测网区域内,激光束就会被隔断,光检测器呈高电阻,晶体管VT截止,其集电极为高电位,使SCR晶闸管触发导通。继电器RL吸合,其触点闭合,使报警器发出报警。如要终止报警,只要断开一下复位开关S即可

激光防盗系统,标签:电路设计,http://www.88dzw.com

用3V或4.5V电压供电的小型激光枪,由于其激光束很细,传送距离较远,人眼又看不见,因此可用来组成高效的、交叉的防盗光束网,探测有无盗贼闯入。如图是激光防盗系统示意图,它由发射器和接收器两部分组成。从发射器发出的激光束经6只反射镜M1~M6来回反射后送至接收器,接收器中的光检测器只要有激光束照射,就会呈低电阻,引起VT导通,VT的集电极为低电位,这时晶闸管因触发极无触发电流而不导通。如有人闯入激光束探测网区域内,激光束就会被隔断,光检测器呈高电阻,晶体管VT截止,其集电极为高电位,使SCR晶闸管触发导通。继电器RL吸合,其触点闭合,使报警器发出报警。如要终止报警,只要断开一下复位开关S即可。激光束的投射距离视激光强度而定,用4.5V供电的激光枪总射束距离不少于800m;用3V的激光枪约为500m。

激光防盗系统

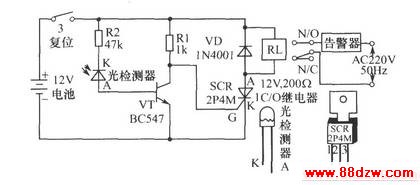

接收器电路:

激光防盗系统
