过压保护电路2

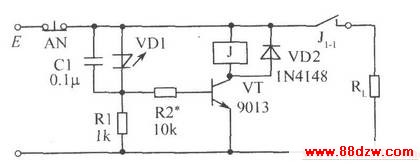

文章摘要： 如图所示是一种过压保护电路。当外电压E未超过设定的电压Vs时，负阻发光二极管VD1截止，VT因无基极电流也截止，继电器J不吸合，其常闭触头J1-1闭合，给负载RL供电。当外电压E一旦超过设定电压Vs时，VD1由截止为导通，VD1发光表示电压过压。其流过VD1的电流提供VT基极电流，VT导通，J吸合，常闭触头J1-1断开，切断负载的供电，起到保护作用。在外电压E恢复到Vs以下时，要按一下复位按钮AN，使VDl截止，VT截止，J释放，恢复向负载供电。与VD1并联的电容C1是抗电磁干扰的，可在0.01μF～0.1μF范围内选取。

过压保护电路2,标签：电路设计,http://www.88dzw.com

如图所示是一种过压保护电路。当外电压E未超过设定的电压Vs时，负阻发光二极管VD1截止，VT因无基极电流也截止，继电器J不吸合，其常闭触头J1-1闭合，给负载RL供电。当外电压E一旦超过设定电压Vs时，VD1由截止为导通，VD1发光表示电压过压。其流过VD1的电流提供VT基极电流，VT导通，J吸合，常闭触头J1-1断开，切断负载的供电，起到保护作用。在外电压E恢复到Vs以下时，要按一下复位按钮AN，使VDl截止，VT截止，J释放，恢复向负载供电。与VD1并联的电容C1是抗电磁干扰的，可在0.01μF～0.1μF范围内选取。
