激光“武器”

[09-14 00:20:30]   来源：http://www.88dzw.com  光电应用   阅读：8852次

文章摘要： 如图是装在玩具手枪中的激光发射电路。用手扣动扳机SB时，其常闭触点断开，常开触点闭合。电流通过电阻R和激光二极管VD对电容C进行瞬时充电，激光二极管VD发出红色的激光束。当射击完成后，常开触点断开，常闭触点闭合，电容C通过常闭触点放电，为下次射击做准备。光电靶机原理图:

激光“武器”,标签：电路设计,http://www.88dzw.com

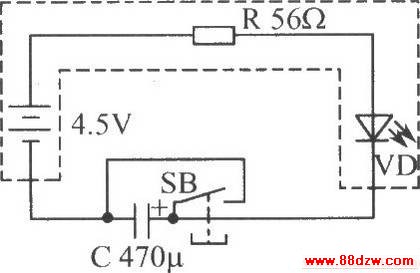

如图是装在玩具手枪中的激光发射电路。用手扣动扳机SB时，其常闭触点断开，常开触点闭合。电流通过电阻R和激光二极管VD对电容C进行瞬时充电，激光二极管VD发出红色的激光束。当射击完成后，常开触点断开，常闭触点闭合，电容C通过常闭触点放电，为下次射击做准备。

激光“武器”

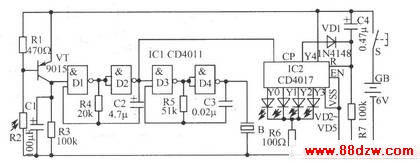

光电靶机原理图:

激光“武器”
