提升激励电压的电路(宽带应变信号调理器1B31)

文章摘要： 当宽带应变信号调理器1B31第19脚接第20脚时，由可编程电桥激励源输出的激励电压UEXC= 10V。要使UEXC提升到 10～ 15V，必须在EXC ADJ端和SENSE-端之问接一只电阻REXT，电路如图所示。REXT值由下式确定(电阻单位是kΩ)：式中，

提升激励电压的电路(宽带应变信号调理器1B31),标签：传感器原理,电路设计,http://www.88dzw.com

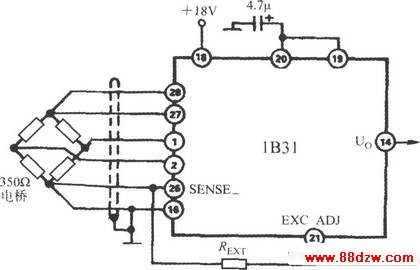

当宽带应变信号调理器1B31第19脚接第20脚时，由可编程电桥激励源输出的激励电压UEXC= 10V。要使UEXC提升到 10～ 15V，必须在EXC ADJ端和SENSE-端之问接一只电阻REXT，电路如图所示。REXT值由下式确定(电阻单位是kΩ)：

式中，
