555构成的过压指示电路

文章摘要： 如图所示为过压指示电路。该电路由多谐振荡器、检测电路、发光二极管LED等组成。其中多谐振荡器由555和R1、W1、C1等组成，且检测三极管的集电极与555的接地“1”脚相连。当被监视电压超过设定值时，稳压管DW被击穿，使检测管BG1饱和导通，多谐振荡器因电源电路接通而起振，其输出的振荡信号驱动发光二极管LED发光闪烁。电路可根据监视电压的高低来选择稳压管DW的击穿电压值和限流电阻R3的阻值。晶体管BG1的接入可减小555的静态功耗。多谐振荡器的振荡频率为f=1.44/(R1 2Rw1)C1，图示参数对应的频率为1～20Hz。调节电位器W1可选择LED的闪烁次数。

555构成的过压指示电路,标签：电路设计,http://www.88dzw.com

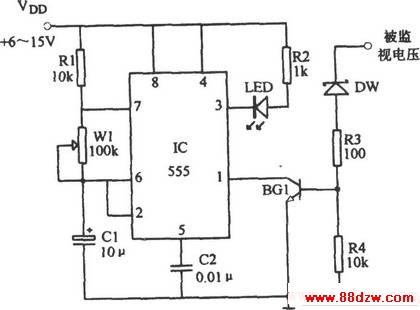

如图所示为过压指示电路。该电路由多谐振荡器、检测电路、发光二极管LED等组成。其中多谐振荡器由555和R1、W1、C1等组成，且检测三极管的集电极与555的接地“1”脚相连。

当被监视电压超过设定值时，稳压管DW被击穿，使检测管BG1饱和导通，多谐振荡器因电源电路接通而起振，其输出的振荡信号驱动发光二极管LED发光闪烁。

电路可根据监视电压的高低来选择稳压管DW的击穿电压值和限流电阻R3的阻值。晶体管BG1的接入可减小555的静态功耗。多谐振荡器的振荡频率为f=1.44/(R1 2Rw1)C1，图示参数对应的频率为1～20Hz。调节电位器W1可选择LED的闪烁次数。
