只发光二极管就可自动显示取机后的各种功能，用以显示电话当时的工作状态。由丁采用集成技术，电路具有

体积小、可靠性高、外接元件少、装配方便、耗电少、成本低等优点。

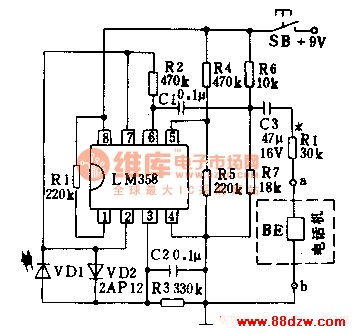

工作原理如图143所示。当入取机时，按键开关stl闭合，集成运算放大电路LM％8的⑥脚和0脚将得到9v的直流电压。受话器BE两端即a、b所获得的信号．经锅台电容cl、c2和限流电阻R1输入给⑥脚

进

行电压放大，②脚输出的信号电压驱动发光—：极管vD2显示。尤信号时，②脚呈低电平，团脚呈高电平．二极管vDl寻通。右信号时则反之。其中，电容L1

布起锅台信号的同时，还兼有隔直的双星作用，以防止直流窜入受话器BE中而影响其正常的工作，上根管vD2用作反向特性提供比较到位。
