TXl00 ASK l GHz~100 MHz发射器模块
[10-10 20:38:44] 来源:http://www.88dzw.com 通信电路 阅读:8682次
文章摘要: TX100 TXl00是一款ASK无线数据发射器模块。它采用PLL频率稳定技术,在小区域无线数据通信中获得广泛应用,例如无线抄表系统。 主要技术特点如下: ·工作频率为l00 MHz~1 GHz; ·中心频点误差为±5×10_6(TA=25℃); ·ASK调制方式; ·点对点通信方式,与RXl00配套使用; ·最大数据速率为l00 Kb/s; ·工作电压为l.8~5.5 V; ·工作电流为l2.2 mA,待机电流为2~3 uA; ·辐射功率(连续波)为10 dB(在3 V时);· ·发射距离:开阔地,天线离地l.5 m为300~400 m;开阔地,发射天线离地30 m为500~600 m;
TXl00 ASK l GHz~100 MHz发射器模块,标签:电路设计,http://www.88dzw.com
TX100
TXl00是一款ASK无线数据发射器模块。它采用PLL频率稳定技术,在小区域无线数据通信中获得广泛应用,例如无线抄表系统。 主要技术特点如下: ·工作频率为l00 MHz~1 GHz; ·中心频点误差为±5×10_6(TA=25℃); ·ASK调制方式; ·点对点通信方式,与RXl00配套使用; ·最大数据速率为l00 Kb/s; ·工作电压为l.8~5.5 V; ·工作电流为l2.2 mA,待机电流为2~3 uA; ·辐射功率(连续波)为10 dB(在3 V时); · ·发射距离:开阔地,天线离地l.5 m为300~400 m;开阔地,发射天线离地30 m为500~600 m;一般城区环境,天线离地l.5 m为200 m; ·工作温度为-40~ 85℃(推荐-10~ 60℃)。

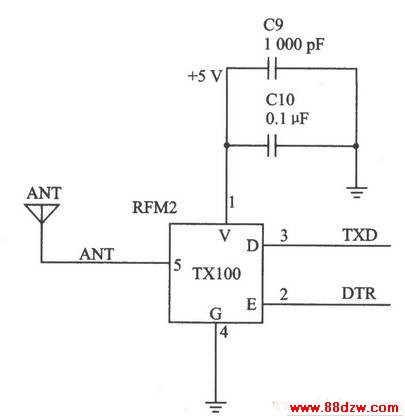

TXl00的应用电路
