调试

偏置调整：

输入端用50欧姆电阻短路（注意：此电路在未接输入的的情况下会自激振荡），将所有可变电容调到中间，将R1调到电压最小。接上+28V电源，此时的电流应该是14mA左右。调整R1使供电电流为115mA。如果你发现电流突然增加很多，说明电路自激振荡，需要多加屏蔽隔离。

输入输出匹配调整：

推荐设备：
限流电源 (+28V, 3A)
50W VHF 假天线负载
500mW-1W FM 发射机
RF 40dB衰减器
RF 功率表
RF 频谱仪和网络分析仪
　

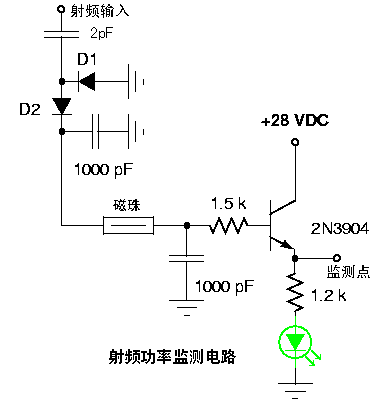

如果你有RF频谱仪和网络分析仪，可使用这些仪器调整。没有这些仪器也不要紧；在输入端通过FM发射机加入500mW-1W的射频信号，在输出端接一个50W假负载，并通过一个40dB衰减器用一台RF功率表测量输出功率。如果你没有RF功率表，干脆就用右面的检波电路测量监测点的电压。设定发射机的发射频率，调节微调电容C1、C2、C4、C11、C12，使放大器的输出功率为最大。
