0 引言
    医疗模型人训练系统是为满足广大医学生的需要而设计的。我国现代医疗模拟技术的发展处于刚刚起步阶段，大部分仿真系统产品都源于国外，虽然对于模拟人仿真已经出现一些产品，但那些产品只是就模拟人的某一部分，某一个功能实现的仿真，没有一个完整的系统综合其所有功能。
    医疗模型人训练系统是一款模拟胎儿分娩及母婴急救的智能化模型人，是与现代的科学技术相结合的综合示教模拟系统。此产品既满足了妇产科的教学需要又满足了临床医学教育中的急救技术教学的要求。
    妇产科学是一门实践性与应用性很强的临床医学学科，临床实践教学在妇产科教学中占有举足轻重的地位。随着社会的进步和对医学人才培养要求的提高，传统的临床教学模式已经不能满足新形势下妇产科的教学需要。
    在临床医学教育中，急救技术是教学的重点和难点，特别是“人工心肺复苏”、“心脏除颤监护”、“创伤急救”等，还是国家执业医师考试中实践技能考核的重点。对危重病人的抢救必须争分夺秒，临床急救工作需要经过严格训练、技术娴熟的医护人员。然而随着法制的健全，病人及其家属自我保护意识的提高，单靠在抢救病人时练就过硬的急救技术，是十分困难的事情，稍有不慎极易引起医疗纠纷，如医护人员急救技术不熟练或不正确，可能发生医疗事故，甚至导致病人死亡。由于供急救训练的临床资源远远不足，而进口的急救模型人价格昂贵，一般院校很少购买。因此，低年资医护人员及医学生很难熟练掌握急救的实际操作技能。

1 医疗模型人训练系统简介
    医疗模型人训练系统是由上位机软件、下位机硬件和模型人三部分组成。它能实现自主设置病例及完整的治疗过程，不但可以练习临床技能的训练，更提高了临床思维能力和独立救治能力。该系统的上位机软件设计采用了VC．NET和openGL相结合，设计界面美观，操作方便。下位机采用了凌阳16位单片机SPCE061A语音芯片，由于该处理器价格低、功耗小、具有语音功能，满足了本产品的设计需求。上位机和下位
机之间用USB连接实现了高速、稳定的通信。

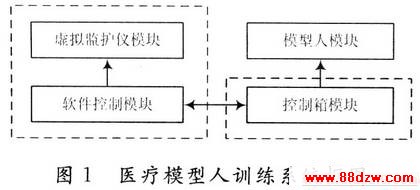

    上位机软件系统内容包括从基础生命支持(BLS)、高级生命支持(ACLS)到持续生命支持(PLS)的全部急救知识点，通过信息采集箱的转接系统，可针对模型人上所作的操作进行评估考核。软件可以自创各种临床模拟病例，适合不同层次医学的培训、继续教育与考核的综合系统。将该系统分为下位机硬件设计和上位软件设计两部分。软件又分为计算机软件控制界面和虚拟监护仪。系统设计框图如图1所示。

2 硬件系统设计

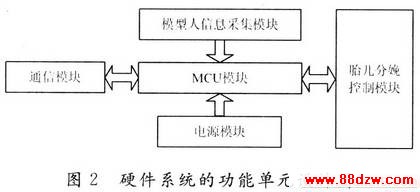

    从功能方面，硬件系统分为模型人信息采集模块、系统通信模块、电源模块和胎儿分娩控制模块四个部分，如图2所示。

    该系统采用16位嵌入式控制芯片作为主控制器，该处理器具有体积小、集成度高、易扩展、可靠性高、功耗低、结构紧凑、中断处理能力强等特点，内嵌32 KB闪存FLASH，处理速度高，能够方便地完成普通单片机的功能。该芯片内集成有ADC，DAC，定时器／计数器，RAM，FLASH等器件，加上适当的外围芯片与配套的集成开发环境，可以方便地完成8路单通道数据采集，采样频率可调：1 kHz，5 kHz，10 kHz，20 kHz，50 kHz。模拟仿真输出速率可调：4μs，6μs，8μs，lOμs，具有输出中断功能；可通过UART串行端口与PC机通信。利用PDIUSBD12芯片实现控制箱与PC机USB通信。
