2 AD6655的结构和工作原理
    AD6655是Analog Device公司的一款功能强大的中频接收器件。它内置双通道14 b、最高125 MSPS采样率的ADC，宽带DDC，以及功率检测功能。
    AD6655具备以下特点：
    (1)1．8 V模拟供电，1．8～3．3 V输出供电，有低功耗模式；
    (2)双通道ADC：内部参考电压，1～2 V输入电平范围，采样频率最高到125 MSPS，SNR为71．7 dBc to70 MHz@125 MSPS，SFlDR为85 dBc to 70 MHz@125 MSPS，85 dB的隔离度；
    (3)内置ADc时钟占空稳定器，1～8倍的时钟分频；
    (4)双通道DDC，包含32位NC0，半带插值滤波，FIR滤波器；
    (5)复合信号检测功能。
    它的结构框图如图2所示。

    此款芯片可以应用在：GSM，EDGE，TD-SCDMA，WCDMA，CDMA2000，IMT-2000，WiMax，LTE等领域。
    AD6655虽然是一颗14 b高速ADC，但由于内嵌了抽取滤波器，所以在产业化阶段并不需要严格的进口许可认证，对降低系统成本起到很大作用。

3 AD6655在TD-SCDMA基站系统中的电路设计

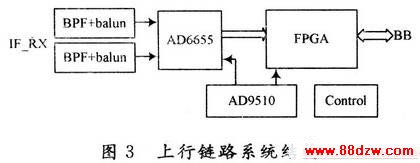

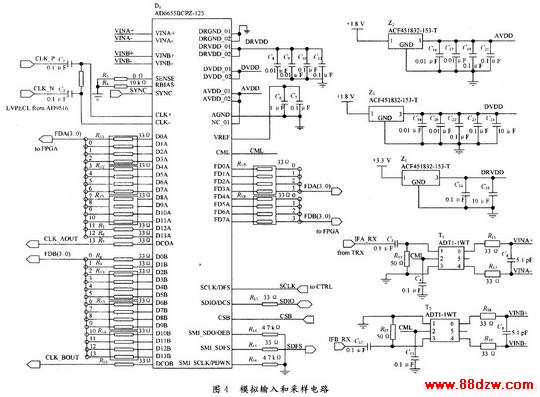

    由于AD6655为双路ADC+DDC，所以在多天线基站系统中使用比较方便，例如8天线智能天线系统只需要4片AD6655。为满足采样时钟的Jitter要求，采用AD9510锁定系统时钟并驱动AD6655的采样时钟(LVPECL逻辑)，匹配方式为交流耦合。AD6655采用内部参考电压，模拟中频信号由SMA连接器输入后，采用1：4的balun由不平衡输入转换到平衡输入，可以得出中频信号的溢出告警电平为10 dBm左右，系统对模拟中频输入信号的功率要求为小于6 dBm。图3为基站的上行结构框图。

www.88dzw.com

    153．6 MHz宽度的模拟中频信号经过A／D采样后，中心频率在30．72 MHz。数据在芯片中会进行进一步的数字下变频转换。进入DDC的输入数据为调制到24×、速率为96×的数据。DDC部分由四大部分组成：NCO，CIC，ISINC滤波器和RRC滤波器。NCO部分完成解调的功能，将数据分成I和Q两路，然后I，Q数据经过完全相同的两个通道进行抽取，分别进行CIC滤波、ISINC滤波器和RRC滤波器，最后将数据抽取到1×，送给基带。

    AD6655的供电需要模拟1．8 V、数字1．8 V和I／O电压。模拟部分的供电由LDO提供，核电压1．8 V可以通过磁珠取自LDO，I／O电压使用3．3 V以达到和FPGA相同I／O接口电平。由于单板A／D、D／A通道较多，模拟数字采用了共地处理，而模拟数字电压进行了电源层分割。
    AD6655的控制接口采用3线SPI和控制部分通讯，内部寄存器通过它进行配置和控制。AD6655有几十个寄存器，主要为A／D模式、DDC配置、及同步控制等，芯片上电后由板卡控制单元进行配置。
