基于ZigBee技术的无线数传模块设计

文章摘要：www.88dzw.com5 无线数传模块的软件设计 本文是在TI的ZigBee协议栈和一些应用示例的基础上编写的应用层代码。其中UART部分用的是芯片的DMA来实现的，这样可使UART的数据收发更加及时，同时也使得CPU运行更快。其软件流程图如图7所示。图8所示是其系统初始化流程图。6 结束语 随着现代网络通信技术的发展，无线网络通信标准得到了迅速发展和应用，本文主要针对ZigBee无线数传模块的实现，提出了自己的硬件解决方案。该无线传感器网络系统选择TI的SOC芯片CC2430，该芯片的外围接口不但可以降低设计的复杂程度，而且可以给调试工作带来很大的方便。由于该ZigBee无线

基于ZigBee技术的无线数传模块设计,标签：电路设计,http://www.88dzw.com

www.88dzw.com

5 无线数传模块的软件设计

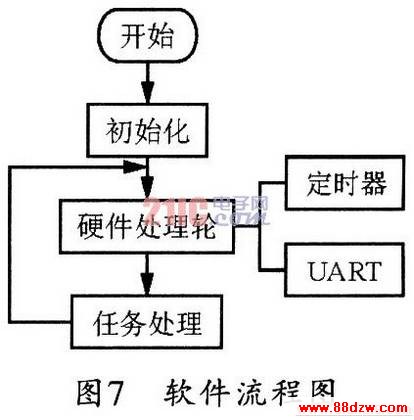

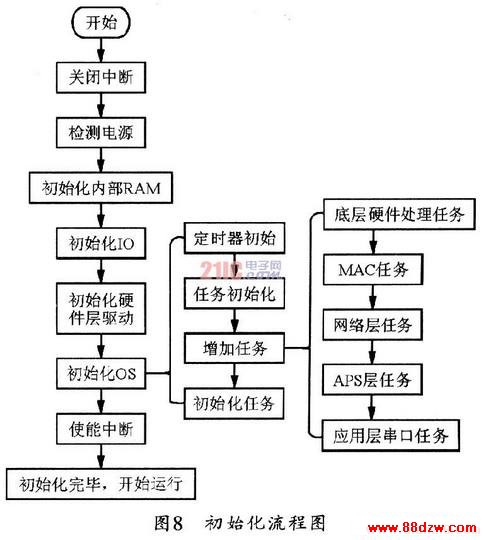

    本文是在TI的ZigBee协议栈和一些应用示例的基础上编写的应用层代码。其中UART部分用的是芯片的DMA来实现的，这样可使UART的数据收发更加及时，同时也使得CPU运行更快。其软件流程图如图7所示。图8所示是其系统初始化流程图。

6 结束语
    随着现代网络通信技术的发展，无线网络通信标准得到了迅速发展和应用，本文主要针对ZigBee无线数传模块的实现，提出了自己的硬件解决方案。该无线传感器网络系统选择TI的SOC芯片CC2430，该芯片的外围接口不但可以降低设计的复杂程度，而且可以给调试工作带来很大的方便。由于该ZigBee无线数传模块可以工作于2．4GHz的全球免费、免申请频段，因此，十分便于推广到各个应用领域。

www.88dzw.com

4 无线数传模块的硬件设计

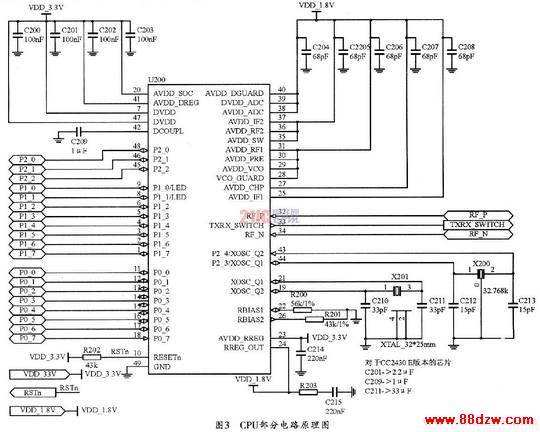

    无线数传模块的硬件设计主要分为CPU部分、射频部分和接插件三个部分。图3所示是CPU部分的主要电路，它由CC2430及其辅助电路组成；射频部分主要由功率放大器(PA)和低噪声放大器(LNA)组成；作为通用产品，接插件的选择也至关重要，为了方便模块的替换，本文选择可插拔、间距为1．27 mm的插针作为接插件。

    该接插件使得模块也可以像其他芯片一样直接焊接在目标PCB上，同时，也可以上自动贴片机。

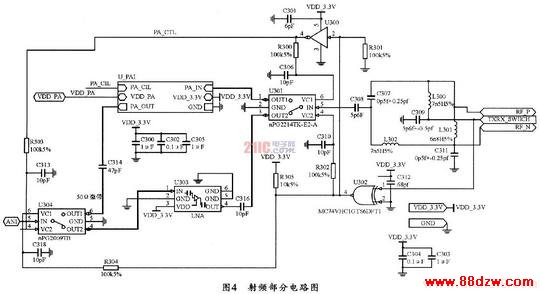

    图4所示是系统中的射频部分电路原理图。为了使传输距离更远，就必须加大发射功率和提高接受灵敏度，所以，在射频部分，本文的设计又增加了PA、LNA以及一些信号开关和开关控制信号的产生电路。LNA的增益可达13 dB左右，因而大大提高了传输距离和可靠性。

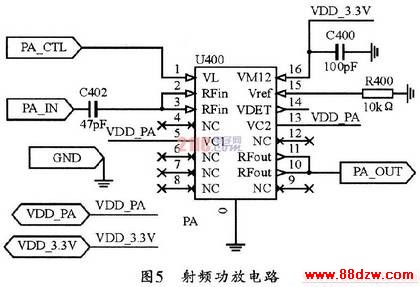

    图5所示是系统射频功放电路图，其中PA的发射功率可达20 dBm，故可大大提高传输距离。

    经过实践验证，该模块具有通信距离远、运行稳定可靠等优点。图6所示是用Agilent公司的频谱分析仪测试的频谱图。
