由TX-2/RX-2组成的四通道无线遥控玩具汽车

[10-10 20:38:44]   来源：http://www.88dzw.com  遥控电路   阅读：8236次

文章摘要： TX-2/RX-2是一对采用CMOS工艺制造的遥控专用集成电路.它具有功耗低,电源电压适用范围宽,工作稳定可靠,外围元件少等特点.TX-2是编码发射电路,RX-2是与TX-2配套使用的译码接收电路. 由TX-2/RX-2组成的四通道无线遥控玩具汽车发射电路如图(a)所示,接收器电路如图(b)所示.

由TX-2/RX-2组成的四通道无线遥控玩具汽车,标签：电路设计,http://www.88dzw.com

TX-2/RX-2是一对采用CMOS工艺制造的遥控专用集成电路.它具有功耗低,电源电压适用范围宽,工作稳定可靠,外围元件少等特点.TX-2是编码发射电路,RX-2是与TX-2配套使用的译码接收电路.

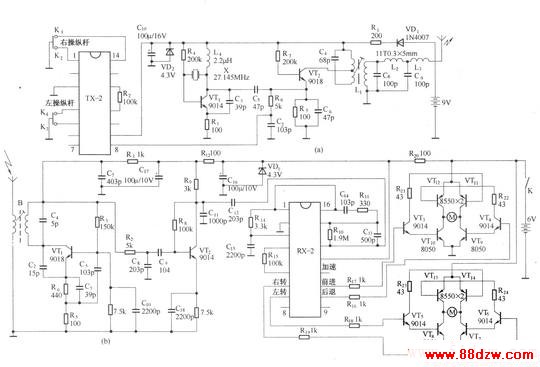

由TX-2/RX-2组成的四通道无线遥控玩具汽车发射电路如图(a)所示,接收器电路如图(b)所示.

由TX-2/RX-2组成的四通道无线遥控玩具汽车
