用二次译码电路组成的十六路控制电路
[10-10 20:38:44] 来源:http://www.88dzw.com 遥控电路 阅读:8567次
文章摘要: 通过二次译码电路CD4514组成的十六路输出控制电路,在CD4514的十六个译码输出端各连接一个由双D触发器CD4013组成的双稳态电路,每一双稳态电路的Q输出端通过一个晶体管驱动器接一个直流继电器。
用二次译码电路组成的十六路控制电路,标签:电路设计,http://www.88dzw.com

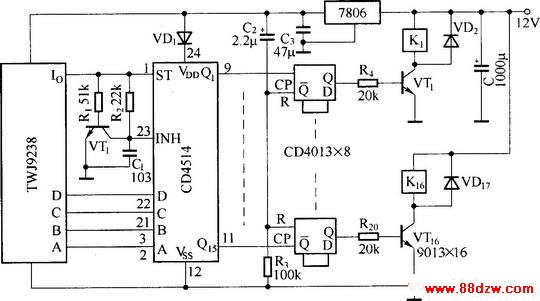

通过二次译码电路CD4514组成的十六路输出控制电路,在CD4514的十六个译码输出端各连接一个由双D触发器CD4013组成的双稳态电路,每一双稳态电路的Q输出端通过一个晶体管驱动器接一个直流继电器。
