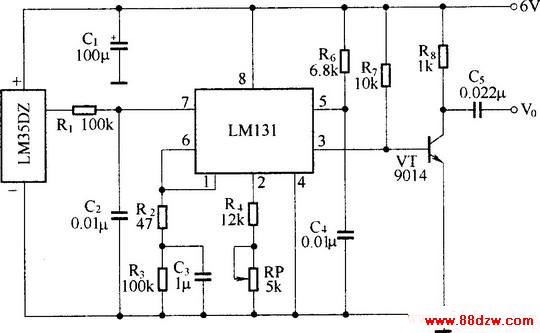

如图所示是用于遥测温度的温度检测、温度-电压变换和电压-频率变换电路，将该电路与无线电发射电路连接便可组成一个温度检测遥控发射电路。电路中，温度检测与温度-电压变换采用集成温度传感器LM35DZ，该电路测温范围为0～100℃±O．25℃，线性量程10mV/℃，工作电压范围4～30V。电压-频率变换器采用专用电压-频率变换集成电路LM131.该系列产品有：LM131/131A、LM231/231A、LM331/331A。电路中可采用其中任何一个型号，其中A后缀产品的参数优于普通级产品。测温电路LM35系列产品有： LM35A、LM35CA、LM35、LM35C、LM35D等。如果采用LM35／35A作测温电路，测温范围为2℃～150℃。这时，LM131的输出频率范围为20～1500Hz。当需要测150℃时，可调整RP，使输出频率为1500Hz。
