由TM701/TM702构成射频遥控发射、接收电路图

文章摘要： TM701/702专用遥控发射/接收集成电路与TM703/702红外遥控发射/接收集成电路属同一类遥控专用器件。电路图' src="/pd_wx/UploadPic/2013-9/201391403343769.jpg" style="cursor:hand" ondrag="resizeImage(event,this)" width=600; this.height=j/i*600;}" border=0 style="cursor:pointer;" style="

由TM701/TM702构成射频遥控发射、接收电路图,标签：电路设计,http://www.88dzw.com

TM701/702专用遥控发射/接收集成电路与TM703/702红外遥控发射/接收集成电路属同一类遥控专用器件。

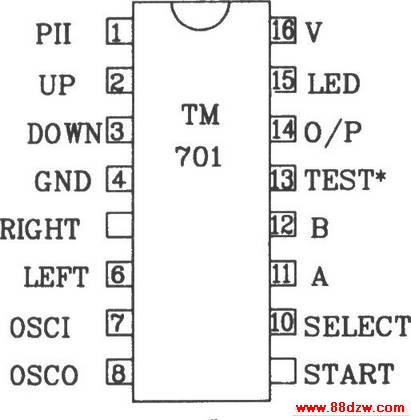

TM701外形引脚图

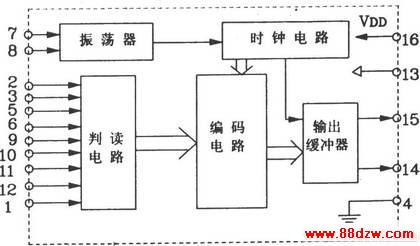

TM701内部原理框图

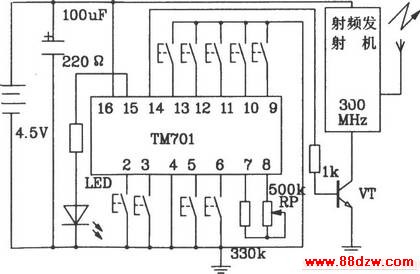

TM701构成射频遥控发射电路

TM702构成射遥控接收电路
