由M303S/303R构成的遥控编码发射、解码接收电路图

文章摘要： M303S／303R是一对微型无线电射频遥控发射／接收模块。它主要用于短距离数据传输，由于模块本身采用了专用的稳频单元电路，因而保证了工作性能的稳定可靠。此模块适用于各种遥控开关、防盗报警装置及小型玩具类控制场合。电路图' src="/pd_wx/UploadPic/2013-9/201391403347345.jpg" style="cursor:hand" ondrag="resizeImage(event,this)" width=600; this.height=j/i*600;}" border=

由M303S/303R构成的遥控编码发射、解码接收电路图,标签：电路设计,http://www.88dzw.com

M303S／303R是一对微型无线电射频遥控发射／接收模块。它主要用于短距离数据传输，由于模块本身采用了专用的稳频单元电路，因而保证了工作性能的稳定可靠。此模块适用于各种遥控开关、防盗报警装置及小型玩具类控制场合。

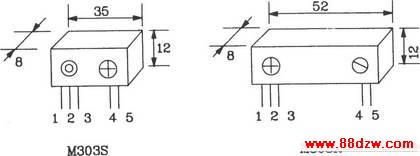

M303S/303R外形引脚图 M303S发射模块实际上是一个可控振荡器加功率放大单元。模块是否工作在最佳状态，关键是天线的配置和调校，这两方面直接影响到输出功率和传输距离。 M303S天线设计阻抗为5012，天线选择有下面三种方案： ① 标准300MHz橡皮天线和Q-9插座配合调节天线输出微调电容。 ② 30cm拉杆天线配合调节天线输出微调电容。 ③ 25cm塑料软电线配合调节天线输出微调电容。 接收电路的调节最好采用标准信号源，以IkHz音频调制。

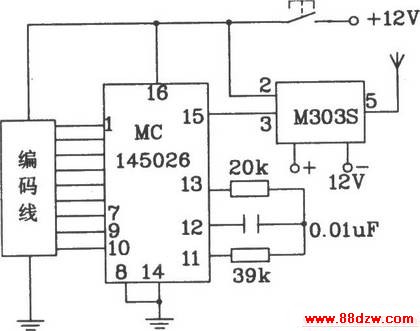

M303S构成的遥控编码发射电路

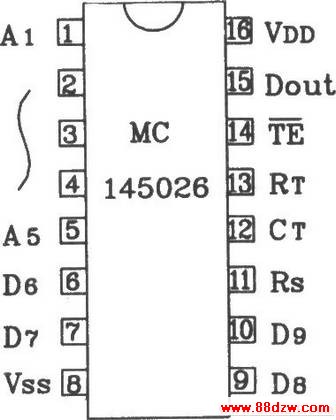

145026编码器件引脚图

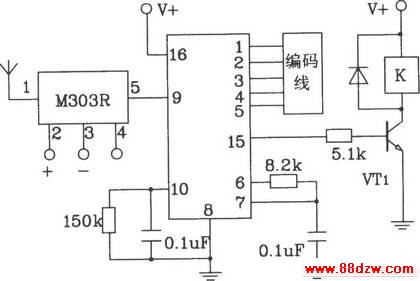

M303R构成的遥控解码接收电路

MC145027***件引脚图
