BTH-801F/BTH-801J红外遥控发射、接收模块应用电路图

文章摘要： BTH-801F/BTH-801J为新型红外遥控发射/接收专用模块。两种模块配对使用，可方便地构成红外遥控发射/接收电路，适用于红外遥控开关、报警等许多领域。电路图' src="/pd_wx/UploadPic/2013-9/201391403412705.jpg" style="cursor:hand" ondrag="resizeImage(event,this)" width=600; this.height=j/i*600;}" border=0 style="cursor:point

BTH-801F/BTH-801J红外遥控发射、接收模块应用电路图,标签：电路设计,http://www.88dzw.com

BTH-801F/BTH-801J为新型红外遥控发射/接收专用模块。两种模块配对使用，可方便地构成红外遥控发射/接收电路，适用于红外遥控开关、报警等许多领域。

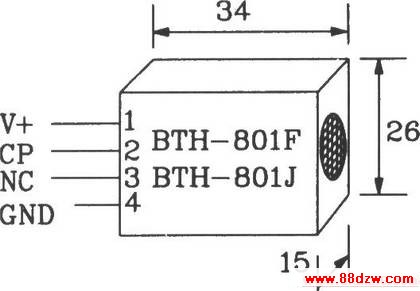

BTH-801F/BTH-801J 外形引脚图

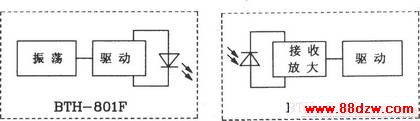

BTH-801F/BTH-801J内部原理框图

BTH-801F／BTH-801J红外发射／接收模块主要电气参数如下：电源电压4～8V；发射模块工作电流大于20mA；接收模块工作电流小于3mA；工作频率为3060kHz之间可调，典型值为40kHz；作温度一18～ 60℃，储存温度一25～ 90℃；作用距离5～lOm；作用方式为直射、反射兼顾。

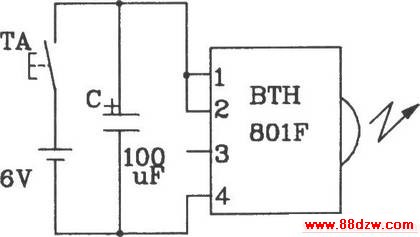

BTH-801F构成单路红外遥控发射电路

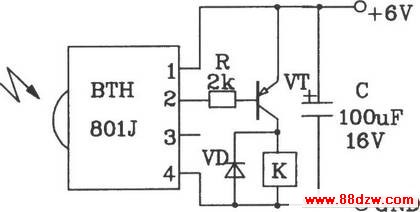

BTH-801H构成单路红外遥控接收电路

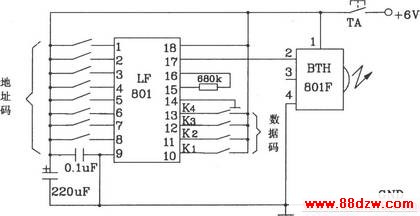

BTH-801F构成多路红外遥控发射电路

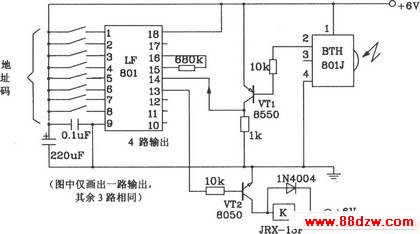

BTH-801J构成多路红外遥控接收电路
