ED5026/5027构成红外遥控编码、译码电路图

文章摘要： ED5026/5027是CMOS型大规模数字编码/译码专用集成电路。其中ED5026为8位编码发射器（可扩展成12位），ED5027的12位信息接收地址。它们除了可构成红外遥控系统外，还可构成射频、超声波等遥控方式，应用雨具发广泛。同类型号还有：VK5026/5027，YYH26/YYH27/YHH28等。电路图' src="/pd_wx/UploadPic/2013-9/201391403421825.jpg" style="cursor:hand" ondrag="resizeImage(event,this)"

ED5026/5027构成红外遥控编码、译码电路图,标签：电路设计,http://www.88dzw.com

ED5026/5027是CMOS型大规模数字编码/译码专用集成电路。其中ED5026为8位编码发射器（可扩展成12位），ED5027的12位信息接收地址。它们除了可构成红外遥控系统外，还可构成射频、超声波等遥控方式，应用雨具发广泛。同类型号还有：VK5026/5027，YYH26/YYH27/YHH28等。

ED5026外形引脚图

ED5027外形引脚图 下图中给出了分别由ED5026/5027构成的红外遥控发射/接收应用电路（遥控4种电器）：

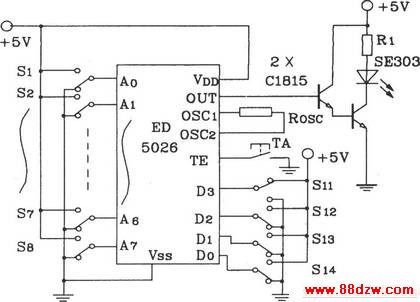

发射电路

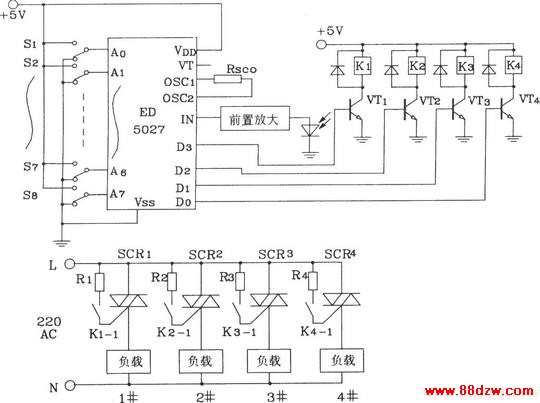

接收电路
