门铃报警器

文章摘要： 如图所示是SNS-200P1人体红外热释电门铃报警器。SNS-200P1采用3节5号电池供电，便携式设计，是外出人员的理想提示、报警产品。当功能开关在“OFF”位置时，为电源关闭状态；在“CHIME”位置时，可以作门铃使用，有人靠近时会发出“叮咚……”声；在“ALARM”位置时，可以作为报警器使用，有人靠近时会发出警号声。整个电路由人体红外探测传感器、人体红外信号处理电路、报警音源电路、音频放大电路等组成。

门铃报警器,标签：电路设计,http://www.88dzw.com

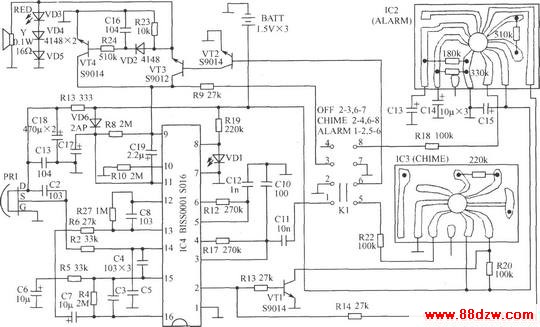

如图所示是SNS-200P1人体红外热释电门铃报警器。SNS-200P1采用3节5号电池供电，便携式设计，是外出人员的理想提示、报警产品。当功能开关在“OFF”位置时，为电源关闭状态；在“CHIME”位置时，可以作门铃使用，有人靠近时会发出“叮咚……”声；在“ALARM”位置时，可以作为报警器使用，有人靠近时会发出警号声。整个电路由人体红外探测传感器、人体红外信号处理电路、报警音源电路、音频放大电路等组成。
