普通红外遥控器作用距离一般为10m左右，且方向性很强。而由HF-15/HJ-15构成的红外遥控发射/接收电路作用距离可达25m，其对射夹角大于15°，且外转电路简单，安装方便。

HF-15为红外遥控发射组件，其工作电压4～12V，典型值9V；工作频率32～45kHz可调，由第1、2脚之间所接的电位器来调节发射电路的载波频率，一般选40kHz。

HJ-15内部设有前置放大电路、整形电路和滤波电路，放大器放大倍数可达2.5万倍。如果需要加大遥控距离，可在红外发射/接收管的前面加只带凸镜聚光片的聚光筒即可，但此时应注意调整好焦距，否则无效果。

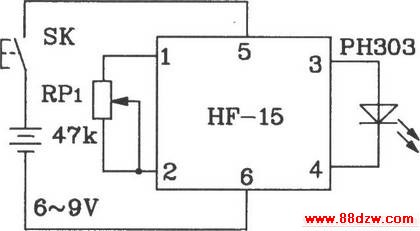

下两图分别为HF-15和HJ-15所构成的红外遥控发射、接收典型应用电路：
