TC9012F构成的典型红外发射应用电路图

文章摘要： TC9012是一种专用的戏外遥控编码发射。其内部包括振荡器、分频器时序产生器、系统码锁存、数据寄存、键扫描输入、键扫描输出、载波控制及输出单元。其内部设置了8位系统码，可实现256只发射器同时同点操作发射而互不干扰。电路图' src="/pd_wx/UploadPic/2013-9/20139140350748.jpg" style="cursor:hand" ondrag="resizeImage(event,this)" width=600; this.height=j/i*600;}" border=

TC9012F构成的典型红外发射应用电路图,标签：电路设计,http://www.88dzw.com

TC9012是一种专用的戏外遥控编码发射。其内部包括振荡器、分频器时序产生器、系统码锁存、数据寄存、键扫描输入、键扫描输出、载波控制及输出单元。其内部设置了8位系统码，可实现256只发射器同时同点操作发射而互不干扰。

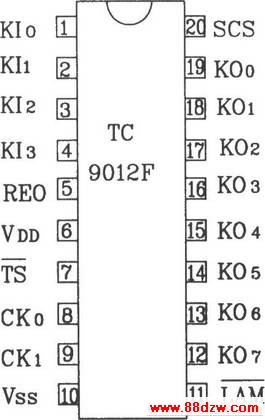

TC9012F外形引脚图

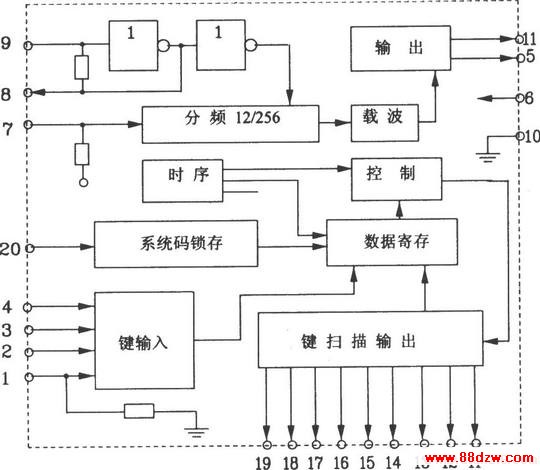

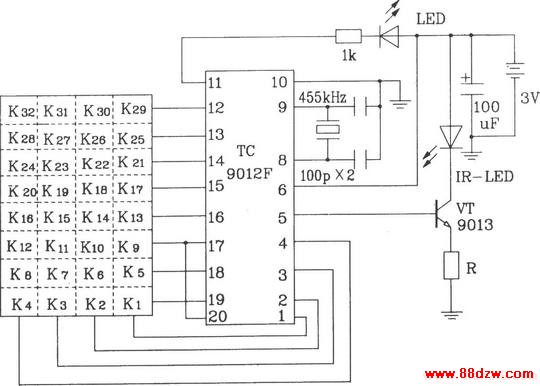

TC9012内部原理框图 TC9012F构成的典型红外发射应用电路如下图所示：
