M16实验板

文章摘要：包括ISP、JTAG、3310液晶、分立件RS232串口。当PC2-5 不作JTAG，用作IO口时，为了防止JTAG上拉电阻的干扰，设计了四个跳针来切换这种情况。 其它的如键盘，LED 等，自行在空白的实验板上焊接。 印刷线路板图(使用 Protel dxp 2004 自动布线。热转印法制板。下图为经三氯化铁腐蚀后，仍未用砂纸打磨掉热转印层的线路板)：相关下载： es_m16_test_board_by_armok_protel_sch_pcb.rar

M16实验板,标签：电路设计,http://www.88dzw.com

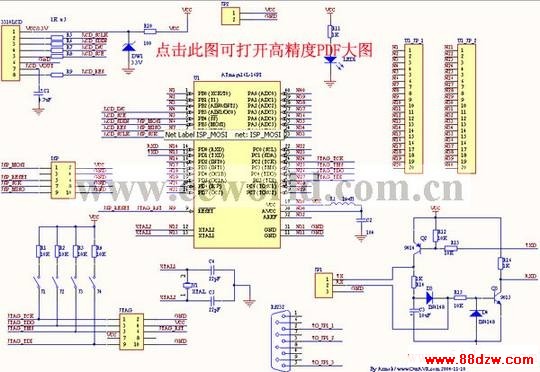

包括ISP、JTAG、3310液晶、分立件RS232串口。当PC2-5 不作JTAG，用作IO口时，为了防止JTAG上拉电阻的干扰，设计了四个跳针来切换这种情况。 其它的如键盘，LED 等，自行在空白的实验板上焊接。
印刷线路板图(使用 Protel dxp 2004 自动布线。热转印法制板。下图为经三氯化铁腐蚀后，仍未用砂纸打磨掉热转印层的线路板)：

相关下载： es_m16_test_board_by_armok_protel_sch_pcb.rar
