RS232C接脚与对连线

文章摘要：旧制JIS名称新制JIS名称全 称说 明FGSGFrame Ground连到机器的接地线TXDSDTransmitted Data数据输出线RXDRDReceived Data数据输入线RTSRSRequest to Send要求发送数据CTSCSClear to Send回应对方发送的RTS的发送许可，告诉对方可以发送DSRDRData Set Ready告知本机在待命状态DTRERData Terminal Ready告知数据终端处于待命状态CDCDCarrier Detect载波检出，用以确认是否收到Modem的载波SGSGSignal Ground信号线的接地线（严格的说是信号线的零标

RS232C接脚与对连线,标签：电路设计,http://www.88dzw.com

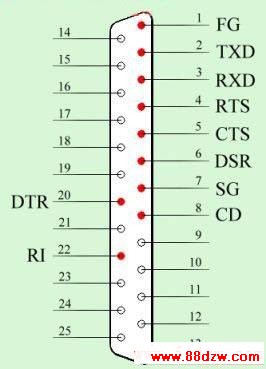

旧制JIS名称 新制JIS名称 全 称 说 明 FG SG Frame Ground 连到机器的接地线 TXD SD Transmitted Data 数据输出线 RXD RD Received Data 数据输入线 RTS RS Request to Send 要求发送数据 CTS CS Clear to Send 回应对方发送的RTS的发送许可，告诉对方可以发送 DSR DR Data Set Ready 告知本机在待命状态 DTR ER Data Terminal Ready 告知数据终端处于待命状态 CD CD Carrier Detect 载波检出，用以确认是否收到Modem的载波 SG SG Signal Ground 信号线的接地线（严格的说是信号线的零标准线） DB25, DB25/F, CN6 DB9, DB9/F, CN3

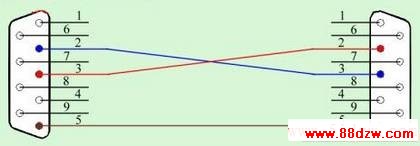

最简单连接

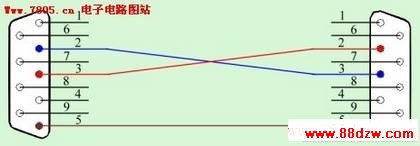

简单连接

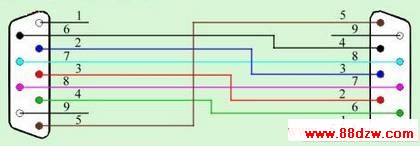

完全连接
