　　1 引言

　　目前，汽车被盗的情况时有发生，给车辆导航的也是借助于GPS 的定位显示器，它只需接收24颗地球同步卫星中的两颗以上（越多越精确）就可以显示出当前车辆的位置，但它只能接受信息而没有发射功能，故对于防盗没有作用。本设备使用简便，闭合W1，车主便可离开汽车；回来时，断开W1。在驾驶过程中被劫持，闭合W2 就可。而且成本低廉，而且也无需交纳各种报警费用，很适合中低档汽车安装。

　　2 工作原理

　　熟悉手机的人，都知道手机有定位功能，将规定的字母发送至特定的号码，便可以获得短信的回复，告知你当前所处的位置。当然，它是通过移动通信网络这个平台来实现的。

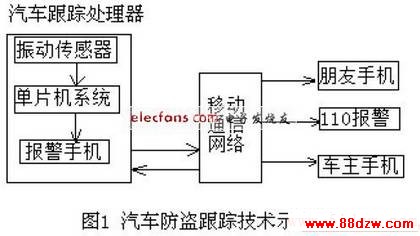

　　对移动通信平台而言，规定的字母是：ZJ；特定的号码是：05058。也即将ZJ 字母发送至05058 时，便可以获得移动通信网络送回的短信，告知你当前的位置信息。这种位置信息通常是以极坐标的方式（ρ，θ），它是以附近的一座着名的建筑物为极点，再以你当今位置与极点的距离为矢径ρ，并告知矢径的方向θ来进行定位的。如何利用移动通信网络来实现汽车的定位功能？图1 给出了该技术的工作示意图。

　　它是由汽车跟踪处理器、车主手机等，再利用移动通信网络平台等构成的系统。其核心部分是装在汽车内的一个“汽车跟踪处理器”，该处理器由一台手机、一个单片机、振动传感器等等构成。通常传感器不工作，当车主离开汽车时，传感器开始工作，此时，如有盗贼动汽车，传感器输出信号使单片机系统工作，并将ZJ 字母通过报警手机发送到移动通信网络的05058，并获得移动网络回送的该汽车的位置信息。然后由单片机控制，将该位置信息通过移动网络再发送至车主的手机，由此可见，不管车主在何位置，都能了解汽车的实际位置。当盗贼开动汽车时，汽车跟踪处理器会定时（一分钟至一分半钟）地重复前面的过程，将当前汽车的位置一一告知车主，起到了一个位置跟踪的作用。

　　若车主在开车的过程中被盗贼劫持，只需来一个不起眼的小动作，按动一个隐藏的小开关，就能使汽车跟踪处理器定时地重复上述过程，当然，位置信息的接受者不是车主本人，而是自己的亲朋戚友（如向110 求救，则需由亲朋戚友的手机转发，因目前110 还没有接收短信的功能）！使他们了解自己的去向，赢得最短的营救时间。

　　3 硬件设计

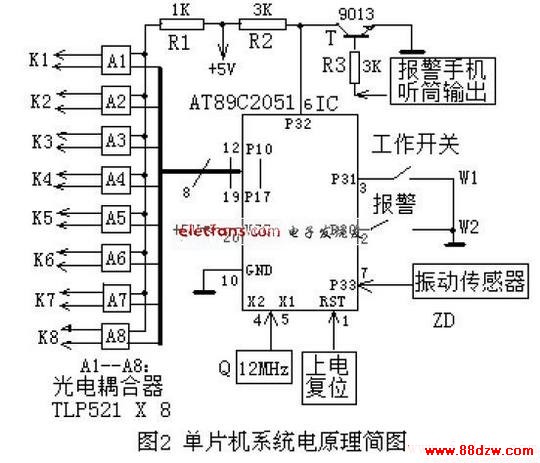

　　这里的硬件设计是指“汽车跟踪处理器”的设计，主要部分是其中的单片机系统。图2给出了硬件设计简图。单片机采用当前最流行的最廉价的小体积（20 脚）的AT89C2051。

　　当车主离开汽车时，应按闭合工作开关W1。当车主被劫持时，应闭合劫持报警W2。这两个开关应装在比较隐蔽但手容易触摸到的地方。AT89C2051 的P1 口（P10—P17）的八个脚分别用来控制A1—A8 八个光电耦合器的通断（脚低电平时导通），采用光耦的好处是能起到电路之间的隔离作用，因手机键盘的电平与单片机系统的电平并不相同。单片机系统初始化时，各输入输出脚（P10—P17, P30—P33 等）均呈高电平。振动传感器不工作时输出高电平，单片机不工作；当汽车被盗时，传感器输出低电平，触发单片机工作。通过P10—P17控制A1—A8 导致K1—K8 分别通断，模拟报警手机的一系列的按键动作，完成整个报警过程。

　　报警手机的听筒必须断开，以防盗车贼听到。但它的输出信号还必须保留，并将其输入到R3、9013，作为移动通信网络回送位置信息的提示信号。IC 的P32 脚原为高电平，当出现提示时，变为低电平，于是单片机控制报警手机将位置信息发送出去（车主手机、朋友手机或转发110 等）。
