冰箱延时保护器电路设计
[10-10 20:38:44] 来源:http://www.88dzw.com 其它电路 阅读:8865次
文章摘要:本例介绍的电冰箱延时保护器,采用555时基集成电路和晶闸管等元器件制作,工作原理:该电冰箱延时保护器由电源电路、延时控制电路、控制执行电路和工作状态指示电路组成。电路图如图所示: 参数设置:交流220V电压经C1降压、VD1整流、VS稳压及C2滤波后,为IC提供+12V( VCC)左右的工作电压。平时,C3充满电,使IC的2、6脚为低电位,3脚输出高电平,VTH受触发而导通,交流电源经电源插座XS供给电冰箱。同时,VL2点亮。当市电停电时,XS上的交流电压消失,C3经VD2迅速放电。市电恢复供电时,由于通电后C3两端电压不能突变,IC的2、6脚为高电位(高于2 Vcc, /3),3脚输出低电平

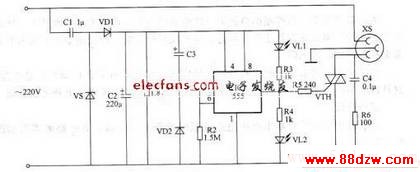

冰箱延时保护器电路设计,标签:电路设计,http://www.88dzw.com本例介绍的电冰箱延时保护器,采用555时基集成电路和晶闸管等元器件制作,工作原理:该电冰箱延时保护器由电源电路、延时控制电路、控制执行电路和工作状态指示电路组成。电路图如图所示:
参数设置:交流220V电压经C1降压、VD1整流、VS稳压及C2滤波后,为IC提供+12V( VCC)左右的工作电压。
平时,C3充满电,使IC的2、6脚为低电位,3脚输出高电平,VTH受触发而导通,交流电源经电源插座XS供给电冰箱。同时,VL2点亮。
当市电停电时,XS上的交流电压消失,C3经VD2迅速放电。市电恢复供电时,由于通电后C3两端电压不能突变,IC的2、6脚为高电位(高于2 Vcc, /3),3脚输出低电平,VTH仍处于截止状态,XS上无交流电压输出,电冰箱不工作,VLI点亮,指示电路处于延时状态。随着+12V电压经R2对C3充电,IC的2脚、6脚电位不断上升约6. 5min后,IC的2, 6脚电位低于Vcc/3时,其内部的触发器翻转,3脚输出高电平,VL2点亮,VTH导通,电冰箱通电工作。
元器件选择:
IC选用NE555或561555时基集成电路。
VTH选用TLC336A(3A,600V)的双向晶闸管。
VD1选用I N4007型硅整流二极管;VD2选用1 N4148或2CK10型硅开关二极管;
VS选用I N4743或2CW110型(1W, 12~13V)硅稳压二极管;
VLl选用Φ5mm黄色发光二极管;VL2选用Φ5mm绿色发光二极管。
R1~R6均选用1/4W金属膜电阻器。
C1和C4选用耐压值为400V以上的涤纶电容器或EBB电容器;
C2和C3均选用耐压值为16V的铝电解电容器。
