      今年年初 TI 推出的两款模数转换器 (ADC) ADS8329 和 ADS8330 向世人展现了一个低功耗、高速和高性能的独特组合。该组合使其成为诸多应用的理想选择，例如：通信、医疗仪器、自动测试设备、数据采集系统或工业过程控制等。本文中，TI 的 ADC 马达控制设计经理 Frank Ohnhaeuser 就上述两款转换器的有关性能进行了概述，并对有助于实现这些性能的关键要素作了阐述。

      ADS8329 和 ADS8330 属于同一个器件系列，他们是 500kSPS ADS8327 和 ADS8328 的升级延伸。所有产品均为引脚兼容，并提供了一个基于逐次逼近架构 (SAR) 的 ADC。ADS8327 和 ADS8329 均为单通道器件，而 ADS8328 和 ADS8330 为双通道器件。一个内部时钟用于对转换计时，但是也可以对该转换器进行编程，以利用串行接口的外部时钟。编程和数据传送均通过一个高速串行接口来完成。

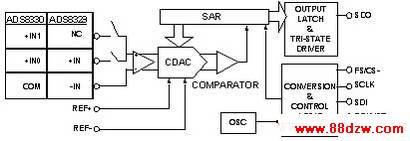

                                            图 1 ADS8329/30 结构图

      如果转换正在使用内部时钟，那么外部时钟就应该被关闭。非同步时钟信号通常会引起基板失真，从而得到两种选项。如果 ADC 以内部时钟运行，那么就应该在转换之后读取数据，并且在数据传送完成以前，不应触发新的转换。如果该部件通过外部时钟运行，那么就可以在下一转换期间读取数据。外部时钟以两倍的转换速度运行，以确保数据传送在运行转换复写 (overwrite) 输出数据以前完成。

      通过串行接口编程可实现多种额外的功能。一种是双通道产品的通道选择。这样，就可拥有一个自动触发器，其在前一个转换完成以后自动将转换起始信号 (CONVST) 初始化为 4 个转换时钟周期。利用链模式，数个同步采样 ADC 的数据可以通过一个串行接口读取。您可以在产品说明书中查看到其他的特性。

      该转换器系列专门优化用以实现低功耗，以便具有多种功耗降低特性。在慢内部信号保持上电而快速 (300ns) 恢复模块被关闭的情况下，得以实施一个 NAP 模式。我们可以将 2.7V 电源电压的电流消耗从 5mA 降低至 0.25mA，将 5V 电源电压的电流消耗从 7mA 降低至 0.3mA。可以通过串行接口或触发 CONVST 信号来唤醒 ADC。在正常运行状态下，CONVST 信号将会立即冻结输入电压，并开始转换。在 NAP 模式下，ADC 首先醒来，同时数据在 6 个时钟周期以后自动被冻结。

      为了最小化开销，可将转换器置于一种 AUTONAP 模式。在该模式下，一旦转换完成，转换器就会自动地降低其电流消耗。因此，CONVST 信号可以被用于唤醒 ADC，并开始转换。在转换完成以后，ADC 将再次降低其功耗。

      如果 ADC 长期保持非使用状态，那么深度睡眠 (PD) 功能应该被用于充分降低 ADC 功耗。剩余的漏电流通常为 4nA。图 2 和图 3 显示了 NAP 和 PD 运行中电流消耗与采样速率的关系。由于存在更长的唤醒时间，因此，深度睡眠运行模式应该只在低采样速率条件下才使用。对于 100kSPS 以上的采样速率而言，NAP 功能更为有效。

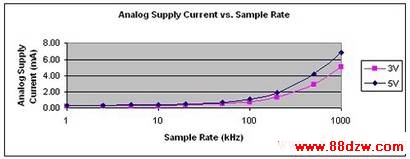

                    图 2 在 NAP 模式下，电流消耗与采样速率的关系
