因此，CapDAC值和设置分别为：

测量误差

图2所示的测量结果表明，范围扩展电路导致的误差并不取决于所测的大电容值，而是取决于范围扩展电路本身。所有三次测量均显示类似的特点，而且呈线性；因此，可以很容易地通过软件补偿范围扩展电路所引起的误差。

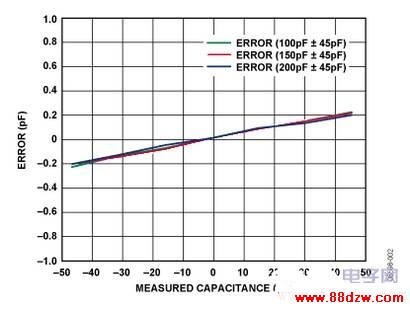

图2. 增益误差与所测电容的关系
