    电路功能与优势

    本电路提供一种扩展AD7745/AD7746容性输入范围的方法。同时，还说明如何充分利用片内CapDAC，使范围扩展系数最小，从而优化电路，实现最佳性能。AD7745具有一个电容输入通道，AD7746则有两个通道。每个通道均可配置为单端输入或差分输入方式。

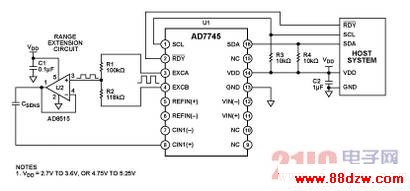

图1. AD7745容性输入范围扩展电路（原理示意图，未显示去耦和所有连接）

www.88dzw.com

计算所需的范围扩展系数F

首先要找出哪一个传感器参数是所需范围扩展的主要因素。

传感器的大电容可能高达200 pF，因此所需范围扩展系数为



传感器的动态范围计算如下：



该动态范围所需的范围扩展系数计算如下：



计算表明，决定范围扩展系数的参数是传感器大电容；因此，后续计算将使用F = 11.76。

选择电阻值R1和R2

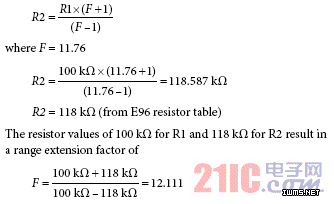

选择R1值为100 kΩ。然后计算R2的电阻值，并将其向下舍入为标准E96系列中的值：

使用CapDAC

可以用AD7745/AD7746的CapDAC来补偿传感器元件的大电容。对于AD7745/AD7746，CapDAC的满量程最小值为17 pF，典型值为21 pF。因此，对于给定CapDAC设置，电容可能会因器件不同而有很大差别。

其原因在于，AD7745/AD7746片内电容可能会随各批次所采用的生产工艺不同而有所变化。不过，片内电容之间的比率变化非常小。

www.88dzw.com

AD7745/AD7746容性输入经过工厂校准。此校准系数存储在电容增益寄存器(Cap Gain Register)中。电容增益寄存器中存储的校准系数计算如下：

因此，内部基准电容CREF可以定义为AD7745/AD7746的容许满量程输入电容与增益校准系数的乘积。



对于AD7745/AD7746，满量程CapDAC电容与内部基准电容CREF 之间的比值为3.2。因此，CapDAC满量程电容计算如下：
