防止蓄电池过充电电路

文章摘要： 当蓄电池充电电压高于某一预定值时，图1-1所示的电路可以使充电电流自动地减小到规定值，防止蓄电池过充电。 本电路包括一面几个电路。（1）降压整流电路：由变压器T、整流二极管D4、D5组成。（2）SCR1可控硅触发电路：由电阻R1、二极管D1、可控硅SCR1组成。（3）大电充电电路：整流电路及可控硅SCR1（4）小电流充电电路：由整流电路、二极管D3、电阻R4、电位器W2组成。（5）大电流切断电路：由电阻R1、R2可控硅SCR2、稳压管DW、电位器W1以及电阻R5等组成。 本电路防止过充电的原理是：当SCR1被触发导通后即对蓄电池进行大电流充电。当充电电压升高到规定的上限值时

防止蓄电池过充电电路,标签：电路设计,http://www.88dzw.com

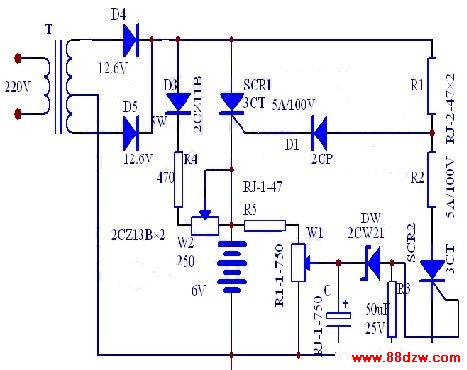

    当蓄电池充电电压高于某一预定值时，图1-1所示的电路可以使充电电流自动地减小到规定值，防止蓄电池过充电。     本电路包括一面几个电路。 （1）降压整流电路：由变压器T、整流二极管D₄、D₅组成。 （2）SCR₁可控硅触发电路：由电阻R₁、二极管D₁、可控硅SCR₁组成。 （3）大电充电电路：整流电路及可控硅SCR₁ （4）小电流充电电路：由整流电路、二极管D₃、电阻R₄、电位器W₂组成。 （5）大电流切断电路：由电阻R₁、R₂可控硅SCR₂、稳压管DW、电位器W₁以及电阻R₅等组成。     本电路防止过充电的原理是：当SCR₁被触发导通后即对蓄电池进行大电流充电。当充电电压升高到规定的上限值时，由于预先调节W₁使电位器W₁的滑动点与地之间的电压等于稳压管DW的稳压值与可控硅触发电压之和，所以这时可控硅SCR₂被触发导通。SCR₂导通后，SCR₁触发电路受蓄电池电压反向偏置而关断。此后，电源通过D₃、R₄、W₂对蓄电池进行小电流充电。调节W₂使电流限制在允许荡围内。
