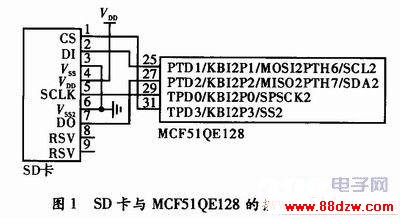

SPI模式启用。SPI模式可以允许那些简单且通用的SPI通道接口，SPI模式与SD模式相比而言，丧失了速度优势。

3 基于嵌入式系统的SD卡接口软件设计
    SD卡接口软件设计，就是SD卡与嵌入式设备接触时的接口驱动程序。驱动程序要实现相应XXX_Open()，XXX_Close()等响应的流式设备接口函数，其中XXX为设备驱动的前缀，应用程序可以通过文件操作来控制设备。例如：hDevice=Activate DeviceEx(szRegKey_SDMMC，NU-LL，0，NULL)；／*加载SD／MMC卡驱动*／这个驱动代码可以判断SD卡插入事件。同时，SD卡的数据传输，基本是通过块的读写实现。当块进行读取时，可以发送命令CMD17，接收到的应答信号为0x00。这样就能够直接来接收SD卡数据，接收到的数据的第1 Byte为数据令牌0xfe，后面为接收到的数据，当输出口变为高电平时，表明读取操作完成，SD卡的读操作与写操作相同。
    为降低系统功耗，非活跃线程平时是被挂起的。如果总线上挂有多个SD卡，就需要用CMD7命令退出当前SD卡，选择其他CD卡操作。CMD7命令为选择卡或取消卡，在初始化的时候发送CMD7命令，SD卡将进入数据发送模式，在数据模式里发送CMD7则退出当前卡的操作。需要注意的是，在数据模式里不同的状态只支持特定命令，如在数据模式里发送读ID指令则无效。同时，为减少SD Host驱动程序设计的复杂性，使其具有较好的可移植性，可以采用Bsquare提供的SD Host DDK，它在Bsquare SD协议栈的基础上，提供了平台独立的总线、客户端驱动和一组标准化的API供使用。在该体系结构下，SD主控制器驱动负责检查SD卡的插拔状态，检测插入卡的类型，设置SD主控制器时钟等SD接口的硬件操作；SD总线驱动则负责上层卡驱动的装载和移除，维护每一个插槽的总线请求队列等。该结构的设计很大程度上减少了SD Host驱动程序设计的复杂性，使SD Host控制器驱动程序设计可以专注于硬件相关的部分。总线驱动是SD卡客户端驱动程序和SDHost驱动程序之间的一个抽象层，它为SD卡客户端驱动提供平台独立的服务接口。SD Host驱动程序需要完成处理器和硬件平台相关的处理，向上层驱动提供统一的服务接口。

4 结束语
    SD卡是目前广泛应用的可擦除的大容量存储设备，其接口设计可作为各类嵌入式系统中存储单元的一般解决方案。
