MSP430F在ETC中的应用
[10-10 20:38:44] 来源:http://www.88dzw.com 其它电路 阅读:8486次
文章摘要:TI公司的MSP430 单片机产品系列具备16-bit RSIC架构,超低功耗。作为MSP430最新产品序列,F5xxx首次采用0.18um工艺,1MIPs消耗的电流低到了惊人的160uA,主频达到25MIPs 。同时,MSP430F5xxx提供了丰富的片上功能模块,例如,硬件的RTC,12-bit ADC,灵活的时钟系统,硬件CRC16,电源管理模块和多通道的灵活强大的DMA,支持待机模式下的数据交换。高速公路不停车收费系统(ETC)介绍不停车收费系统(又称电子收费系统Electronic Toll Collection System,简称ETC系统)是利用RFID技术,实现车辆不停车自动收
MSP430F在ETC中的应用,标签:电路设计,http://www.88dzw.comTI公司的MSP430 单片机产品系列具备16-bit RSIC架构,超低功耗。作为MSP430最新产品序列,F5xxx首次采用0.18um工艺,1MIPs消耗的电流低到了惊人的160uA,主频达到25MIPs 。同时,MSP430F5xxx提供了丰富的片上功能模块,例如,硬件的RTC,12-bit ADC,灵活的时钟系统,硬件CRC16,电源管理模块和多通道的灵活强大的DMA,支持待机模式下的数据交换。
高速公路不停车收费系统(ETC)介绍
不停车收费系统(又称电子收费系统Electronic Toll Collection System,简称ETC系统)是利用RFID技术,实现车辆不停车自动收费的智能交通子系统。该系统通过路侧单元RSU(Road Side Unit)与车载电子标签之间OBU(On Board Unit)的专用短程通信,在不需要司机停车和收费人员操作的情况下,自动完成收费处理过程。
ETC车载单元结构
图 1. ETC OBU结构图
如图一所示,OBU由电池系统,MCU,射频,显示和读卡部分(ESAM卡,CPU卡,射频卡)组成。MCU作为整个系统的中心,负责管理显示,读卡以及与射频部分的数据处理及交换。
FM0编码方式介绍
在车辆通过收费站时,OBU和RSU通过5.8G的载波调制,进行高速的数据交换。数据采用HDLC FM0调制。FM0编码遵循以下三个规则:
A.一个周期内有电平跳变表示”0” ;
B.一个周期内没有电平跳变表示”1”;
C.相邻两个周期电平相反。
数据形式请参考图2

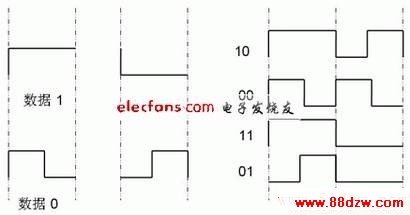

图 2. FM0编码方式
