光伏并网发电模拟装置研制,标签：电路设计,http://www.88dzw.com
2．3 滤波电路
    两个肖特基整流二极管1N5822为续流二极管，这里为防止产生负电压，C2、C3、C4、C5、L1、L2组成低通滤波器，其中C5、C6为瓷片电容，C2、C3用电解电容，充放电电流可以流进地，L1、L2为带铁芯的电感，带铁芯的电感对高频的抑制比空心电感更好，电感值更高。关于参数的选取和截止频率的计算如下


www.88dzw.com
3 采样电路
3．1 电流采样电路的设计

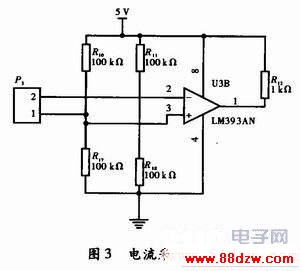

    由于终端负载一定，所以电流采样实际等同于一个峰值检测的过程，此电路实际是一个峰值检测电路，P3为信号的2个输入端，调整R10，R11和R17、R18取值来实现峰值测功能，电路中的阻值并不准确，需要实际中根据信号的幅值来调整R10、R11和R17、R18阻值和比值。R14、R15、R19、R20的电流为模拟比较器内部偏置电流的10倍以上，电阻的阻值尽可能大，这样既减小了功耗也保证了系统的稳定性。Y3采用模拟比较器LM393，LM393内部为开集电极输出，应用的时候输出端要接一个上拉电阻，电路如图3所示。

3．2 MPPT采样电路
    在光伏系统中，通常要求太阳能电池的输出功率始终最大，系统要能跟踪太阳电池输出的最大功率点。如果负载不能工作在电池提供的最大功率点，就不能充分利用在当前条件下电池所能提供的最大功率。因此，必须在太阳能电池和负载之间加入阻抗变换器，使得变换后的工作点正好和太阳能电池的最大功率点重合，使太阳能电池以最大功率输出，这就是太阳能电池的最大功率跟踪。即最大功率跟踪MPPT，是本套光伏并网发电模拟装置研究的一个重要方向。由于光伏电池的最大功率输出点是随光强、负载和温度变化的。为充分利用太阳能，系统必须实现最大功率点的跟踪。本套光伏并网发电模拟采用恒定电压控制方法，其优点是简单易行，且可以跟踪最大功率点。电路的工作原理：本模块电路的核心也是模拟比较器LM393，TL431提供7．5 V的基准电压，在这里基准电压取值建议≥7．5 V，取值可以比7．5 V稍大，以提高系统稳定性，应保证流过R3、R9的电流为模拟比较器LM393偏置电流的10倍以上，R3、R9的取值尽可能大。R1、R2并联是为了调试方便，现实中很难找到阻值很合适的电阻，滑动变阻器昂贵，所以用两个电阻并联调试效果比较理想。假设R为R1、R2并联值，流过R的电流为I，则有

    式(9)中的，可以认为是TL431的灌电流的最小值，流过R6的电流和模拟比较器LM393的偏置电流忽略不计。R6和R13阻值选取，应参考TL431内部1脚的偏置电流，流过R6和R13的电流应该10倍于TL431内部1脚的偏置电流，在保证系统稳定的前提下尽量减小功耗。
    输出用了光电耦合器U4把控制电路和主电路隔离，防止主电路干扰控制电路，R4和R5的取值太大影响稳定性，取值太小则使流过R4、R5的电流大功耗增加甚至损坏器件。
    模拟比较器LM393的正相输入端3脚位固定电压7．5 V，正常状态下PD4采集到的为高电平，当2脚的电压高于7．5 V时输出端1脚输出低电平，光耦导通，PD4采集到的为低电平开始处理SPWM信号调整输出阻抗来实现恒电压跟踪，最终实现最大功率点跟踪。电路如图4所示。
