    摘要 文中研制了一套模拟并网发电系统，实现了频率跟踪、最大功率跟踪、相位跟踪、输入欠压保护、输出过流保护、反孤岛效应等功能；采用Atmega16高速单片机，实现了内部集成定时、计数器功能；利用定时器T/C2的快速PWM功能，实现SPWM信号的产生；采用T／C1的输入捕获功能，实现了频率相位监测和跟踪以及对失真度、输入电压、输出电流等物理量的检测与控制。
    关键词 并网发电；单片机；SPWM；DG／AC

    随着国际工业化的进程，全球未来能源消耗预计以3％的速度增长，常规能源面临日益枯竭的窘境。人们开始了可再生能源与新能源技术的开发，最具发展前景的当属风力发电和太阳能发电，即光伏并网发电。

    1 整体方案设计

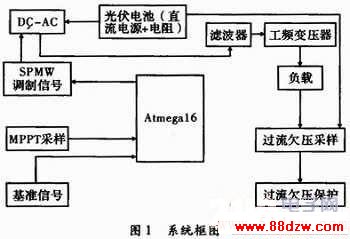

    设计采用Atmega16单片机为主体控制电路，工作过程为：与基准信号同频率、同相位正弦波经过SPWM调制后，输出正弦波脉宽调制信号，经驱动电胳放大，驱动H桥功率管工作，经过滤波器和工频变压器产生于基准信号通频率、同相位的正弦波电流。其中，过流、欠压保护由硬件实现，同步信号采集、频率的采集、控制信号的输出等功能，均由Atmega16完成。系统总体设计框图如图1所示。

   2 硬件电路设计
    分为DC／AC驱动电路、DC／AC电路和滤波电路3部分和平滑电容C1，电路原理如图2所示。

www.88dzw.com
2．1 DC—AC驱动电路

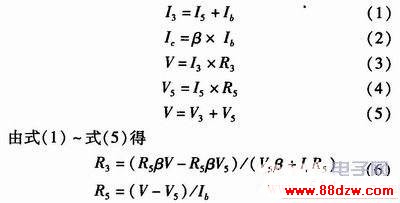

    是由R1、R2、R3、R4、R5、R6、Q3、Q4、P3和P4组成，其中P3和P4是控制信号输入端，R3和R4为限流电阻。集电极的电流直接影响波形上升沿的陡峭度，集电极电流越大输出的波形越陡峭。因为R2和R1与集电极pn节的寄生电容形成了一个RC充放电的时间常数，集电极pn结的寄生电容无法改变，只有通过改变R1和R2的值来改变时间常数，所以R1和R2值越小，Q3和Q4的集电极电流就越大；RC的充电时间常数越小，波形的上升沿越陡峭，而增加集电极电流，会增加系统的功耗，权衡利弊选择一个合适的值。其次，射级pn结的寄生电容也会影响Q3和Q4的关断时间和波形上升沿的陡峭度。所以在驱动电路中各加了一个放电回路，即拉地电阻R5和R6，R5和R6的引入，加快了Q3和Q4的关闭速度，这样就使集电极的波形更陡峭。同样在保证基极射极pn不损坏的条件下，基极的电流也是越大越好，但也会带来损耗问题，权衡利弊选择一个合适的值。关于两个电阻的取值，这里假设三极管的放大倍数为β，基极电流Ib，集电极电流IC，流过R5的电流为I5，流过R3的电流为I3，R3的压降为V3，驱动信号为V，R5的压降为V5，有

    实际中R3和R5应该比计算值小，这样是为了让三极管工作在饱和状态，提高系统稳定性。
2．2 DC-AC电路
    是由两只p沟道MOSFET。Q1、Q2和两只n沟道MOSFET Q5、Q6组成。在这里没有采用4只n沟道MOSFET，原因是驱动电路复杂，如果采用上面的驱动电路接近电源的两个导体管不能完全导通，发热量为接近地一侧导体管4倍以上，功耗增加，所以采用对管逆变即减小了功耗，而且驱动电路简单。通过控制4个导体管的开关速度再通过低通滤波器即可实现DC／AC功能。
