5 测试方法和结果

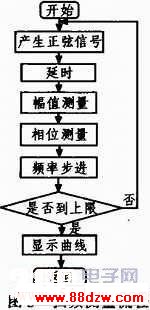

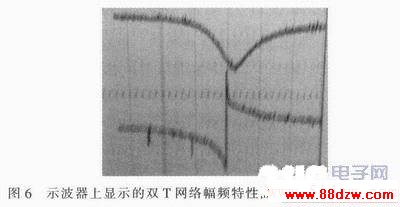

    为了验证该频率特性测试仪的性能，用一个中心频率5 kHz的双T网络作为被测网络。手动输入某一频率，通过液晶显示该频率点所对应的幅值和相位。幅度测量精度能够达到5％，相位测量精度1°。设置扫频信号频带范围为1～10 kHz，其中频率步进为10 Hz。从示波器上显示双T网络的频率特性曲线如图6。

6 结束语
    本系统比较好地完成测量某一特定网络的频率响应特性的功能，幅频特性和相频特性能够准确测量与显示。系统可以在全频范围和特定频率范围内自动步进测量，可手动预置测量范围及步进频率值。用LCD显示5位的频率值，3位的电压值及三位的相位值(另以一位作符号显示)。示波器上可同时显示幅频和相频特性曲线。整个系统在单片机和FPGA的有机结合、协同控制下，工作稳定，测量精度高，人机交互灵活。
