17英寸彩显总线机，开机无光栅

文章摘要：打开机器后盖。接上信号源，开机，听到行起振发出的高压声，说明行已工作。观察灯丝点亮，但屏幕无光栅。在检查无虚焊后，测R、G、B加速脚（显像管座）电压正常，测量G脚电压为一11OV，明显G1脚负压偏高。如图1，G1脚电压来自FBT（5）脚，经D1→P22→BG1后由BG1b极送到CPU，即G1脚负压受CPU所控。测量下图中各元件完好，测量BG1极电位-110V，b极OV、e极OV。到底是总线故障还是CPU损坏呢？在一筹莫展时，强制把G1脚电位拉低至-50V（在180kΩ电阻上串一只120kΩ电阻），屏幕上有光栅图像出现。操作面板菜单，当进入亮度调节功能

17英寸彩显总线机，开机无光栅,标签：电视维修,http://www.88dzw.com

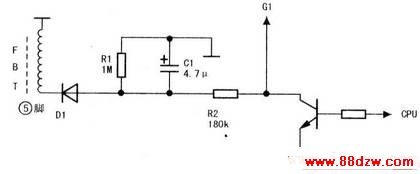

　　打开机器后盖。接上信号源，开机，听到行起振发出的高压声，说明行已工作。观察灯丝点亮，但屏幕无光栅。在检查无虚焊后，测R、G、B加速脚（显像管座）电压正常，测量G脚电压为一11OV，明显G1脚负压偏高。如图1，G1脚电压来自FBT（5）脚，经D1→P22→BG1后由BG1b极送到CPU，即G1脚负压受CPU所控。测量下图中各元件完好，测量BG1极电位-110V，b极OV、e极OV。到底是总线故障还是CPU损坏呢？在一筹莫展时，强制把G1脚电位拉低至-50V（在180kΩ电阻上串一只120kΩ电阻），屏幕上有光栅图像出现。操作面板菜单，当进入亮度调节功能时，发现亮度关至0，把亮度调大，光栅超亮，关机，把串联的120kΩ电阻取掉，装上180kΩ电阻，故障排除。
