　　拆开后盖。接通电源开关，观察电视机上的指示灯亮度正常，判定电视机开关电源待机时输出电压正常。按压本机轻触开关开机，电视机不启动，测量开关电源输出电压仍然是待机时的输出电压。测量数字板输出的开/待机脚电压，始终为待机时的电压，由此判定数字板上的控制系统电路没有正常工作，关闭电源开关后再次开机并按压本机轻触开关开机，机内出现高压建立的声音，随后出现正常的光栅、图像和伴音。

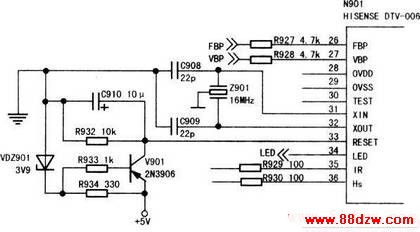

　　从故障现象和初步检测结果看，该机故障毫无疑问在数字板上的控制系统电路。该机的控制系统电路主要由集成块N901（HISENSEDTV-006）和N902（24C16）组成（见图）。N901为微处理器，N902为存储器。因电视机工作在待机状态时指示灯亮度正常，故认为开关电源为数字板上的微处理器提供的电源电压是正常的，决定首先对数字板上微处理器的复位电路进行检查。集成块N901（33）脚为复位电压输入端，V901、VDZ901、C910等元件组成的电路为复位电压形成电路，从电路结构可以看出该机为低电压复位。即按压本机轻触开关开机瞬间，（33）脚为低电平，复位结束后（33）脚工作于高电平。正常情况下，（33）脚在按压本机轻触开关开机瞬间有一个从低到高的电压变化过程。取下数字板，用一根导线。一端接在V901的集电极，另一端与数字万用表的红表笔相接，将数字板装回原位，接通电源开关瞬间，发现数字万用表上显示出的电压数字一开始就为高电平，由此判定，该机故障就是在复位电路上。因（33）脚电压的渐变过程是利用其外接电容C910的充放电实现的。

　　判定C910有问题，取下C910检查，发现已无容量。更换C910后停机两小时后开机，电视机一次启动即进入正常工作状态。
