海信KFR-40GW/BP空调运行一段时间后,风栅不能运转
[10-10 20:42:03] 来源:http://www.88dzw.com 不能开机 阅读:8301次
文章摘要:排除步进电机本身机械故障后,则可能是控制电路故障。从下图可知。单片机(33)、(35)、(36)、(37)脚通过两块驱动芯片TD62003AP对步进电机进行控制,步进电机插座分别接到CN16和CN17上。TD62003AP是一个反相驱动器,提高负载的输出。其输出电流为10mA左右,供给电压为+12V。控制电路主要用来改变室内机出风口的方向,步进电机采取四相八拍式进行控制,以便纵向控制格栅。实际检测中,先用万用表电阻挡测量步进电机每相绕组的电阻值(额定电压为12V的电机每相电阻为260W~400W,5V的电机电阻为80W~100W),若某相电阻不正常,则说明该电机绕组已损坏。在排除步进电机故障后

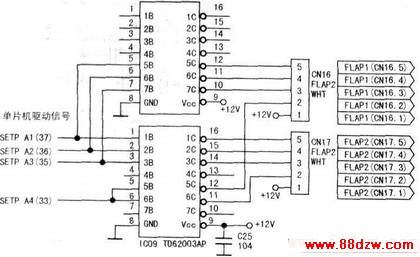

海信KFR-40GW/BP空调运行一段时间后,风栅不能运转,标签:电视维修,http://www.88dzw.com排除步进电机本身机械故障后,则可能是控制电路故障。从下图可知。单片机(33)、(35)、(36)、(37)脚通过两块驱动芯片TD62003AP对步进电机进行控制,步进电机插座分别接到CN16和CN17上。TD62003AP是一个反相驱动器,提高负载的输出。其输出电流为10mA左右,供给电压为+12V。控制电路主要用来改变室内机出风口的方向,步进电机采取四相八拍式进行控制,以便纵向控制格栅。
实际检测中,先用万用表电阻挡测量步进电机每相绕组的电阻值(额定电压为12V的电机每相电阻为260W~400W,5V的电机电阻为80W~100W),若某相电阻不正常,则说明该电机绕组已损坏。在排除步进电机故障后,将其插到控制板上,测量电机电源电压及各相之间的相电压(额定电压为12V的电机相电压约为4.2V,额定电压为5V的电机相电压约为1.6V),若电源电压或相电压异常,说明控制电路损坏。在此控制电路中,关键器件为驱动芯片TD62003AP。可以用万用表直流电压挡测试此芯片各脚的电压,来判定芯片的好坏。
检测发现该驱动芯片有两路没有形成反相功能,所以不能正常驱动步进电机,更换该芯片后故障排除。
