长虹D2525彩电，三无

文章摘要：经查行输出管V406击穿，其原因是行推动变压器次级到行管基极电路的一个跨线焊接不良，导致行管V406因为激励不足而击穿。图纸标的型号为D2253，而实际用的却是BU2520。根据固定螺丝和引脚焊点，可以确认该BU2520是原装管。恰好手上有一只D2253，用47型万用表Rx1挡测得D2253既有内附阻尼二极管，又有内附电阻，如图3所示，即为第三种类型。然而，记得BU2520好像无内附阻尼二极管和内附电阻。因原BU2520三个极均被击穿，无法判断，只好用两步法了。第一步仔细观察，实际电路如下图所示，可见原装行管有无阻尼二极管均可。第二步发现行推动变压器次级两端电路有一只47Ω的电阻R

长虹D2525彩电，三无,标签：电视维修,http://www.88dzw.com

　　经查行输出管V406击穿，其原因是行推动变压器次级到行管基极电路的一个跨线焊接不良，导致行管V406因为激励不足而击穿。图纸标的型号为D2253，而实际用的却是BU2520。根据固定螺丝和引脚焊点，可以确认该BU2520是原装管。恰好手上有一只D2253，用47型万用表Rx1挡测得D2253既有内附阻尼二极管，又有内附电阻，如图3所示，即为第三种类型。然而，记得BU2520好像无内附阻尼二极管和内附电阻。因原BU2520三个极均被击穿，无法判断，只好用两步法了。

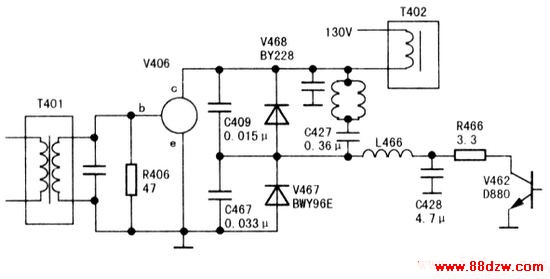

　　第一步仔细观察，实际电路如下图所示，可见原装行管有无阻尼二极管均可。第二步发现行推动变压器次级两端电路有一只47Ω的电阻R406，所以原装行营无内附电阻。

　　根据两步法，可以确认原装行管为前两种均可，于是，用第一种类型的C5299代替BU2520试机，一切正常。
