海信TLM3788P型液晶电视,开机背光灯亮,无图像有伴音
[10-10 20:42:03] 来源:http://www.88dzw.com 不能开机 阅读:8485次
文章摘要:开机测量电源板5V、12V、24v均正常,用遥控器开/关机电视控制正常,说明CPU电路基本正常,故障应在主板电路或逻辑板电路上。测量LVDs信号输出端电压为12V(正常),测量N020、N021、N022、N023、N024、N025各稳压器输出的1.8V、3.3V电压均正常。这里,笔者建议大家在维修主板前先测量一下各稳压器对地阻值,确认主板各数字集成电路供电是否有短路现象,以加快维修速度。正常主板(RSAG7.820.582)的各DC—DC转换稳压器对地阻值(用指针表R×100挡测)数据见表。测该机逻辑板供电XP007(1)脚电压为0V,正常开机时应为12V(给逻辑板
海信TLM3788P型液晶电视,开机背光灯亮,无图像有伴音,标签:电视维修,http://www.88dzw.com开机测量电源板5V、12V、24v均正常,用遥控器开/关机电视控制正常,说明CPU电路基本正常,故障应在主板电路或逻辑板电路上。测量LVDs信号输出端电压为12V(正常),测量N020、N021、N022、N023、N024、N025各稳压器输出的1.8V、3.3V电压均正常。这里,笔者建议大家在维修主板前先测量一下各稳压器对地阻值,确认主板各数字集成电路供电是否有短路现象,以加快维修速度。正常主板(RSAG7.820.582)的各DC—DC转换稳压器对地阻值(用指针表R×100挡测)数据见表。

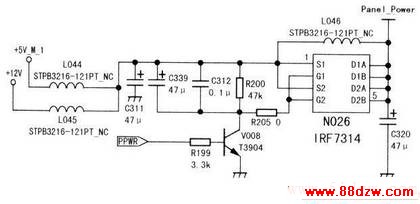

测该机逻辑板供电XP007(1)脚电压为0V,正常开机时应为12V(给逻辑板电路的供电脚)。逻辑板负责将主板输出的包含图像信息的LVDS差分信号转化为能够使液晶屏显示的行列驱动信号。该机逻辑板供电电路如图所示,液晶屏的特点是屏不同,供电也不同,当液晶屏上逻辑板的供电为5V时,电感L044位置接电感磁珠;当逻辑板的供电为12V时,电感L045位置接电感磁珠(屏供电高低由屏型号决定),L044不接。测量N026IRF7314逻辑板供电开关控制电路(5)脚输出电压为0V,正常应为12V。IRF7314内部集成了两个P沟道的场效应管,测量(1)、(3)脚的输入电压为12V(正常),(2)、(4)脚(内部场效应管的栅极)开关控制电压为12V(不正常),正常应为0V,测量V008基极开机电平为0.7V(正常)。将N026取下,在路测量N026焊盘(2)、(4)脚电压为0V,证明控制信号正常,检查N02(~,发现其(2)、(3)脚已击穿短路。更换N026,开机一切正常,故障排除。
