TCL王牌HID522背投彩电，开机仅指示灯呈绿色，无光栅、无图像、无伴音

文章摘要：打开机壳，抽出位于左侧竖立的电源板，目测发现一电容顶部鼓起。拆下见其标识为4.7μF/450V。因未找到相同规格备件，遂用一只10μF/450V电容代用。试机，能听到高压建立声，可未等光栅出现，便听到间歇性无规律的巨大“叭叭”声，响同爆竹。立即关机，仔细检查，未找到声源，也未发现火花、青烟等异常现象，查行输出变压器、高压分配器等易损高压元件，亦未见打火痕迹，再次试机仍如此。在翻动电路板时，感觉整流滤波300V电容C8018（560μF/450V）温度异常，且随着开机时间的延长和次数的增长，而有点烫手。众所周知，滤波电容有如此高的温度必损无疑。由于未备5

TCL王牌HID522背投彩电，开机仅指示灯呈绿色，无光栅、无图像、无伴音,标签：电视维修,http://www.88dzw.com

　　打开机壳，抽出位于左侧竖立的电源板，目测发现一电容顶部鼓起。拆下见其标识为4.7μF/450V。因未找到相同规格备件，遂用一只10μF/450V电容代用。试机，能听到高压建立声，可未等光栅出现，便听到间歇性无规律的巨大“叭叭”声，响同爆竹。立即关机，仔细检查，未找到声源，也未发现火花、青烟等异常现象，查行输出变压器、高压分配器等易损高压元件，亦未见打火痕迹，再次试机仍如此。在翻动电路板时，感觉整流滤波300V电容C8018（560μF/450V）温度异常，且随着开机时间的延长和次数的增长，而有点烫手。众所周知，滤波电容有如此高的温度必损无疑。由于未备560μF/450V电容，便更换了一只220μF/450V电容。开机光栅出现，无异响，以为已修复。考虑到背投彩电负载重，电压调节范围宽，取一只470μF/450V的电容更换，再试机，声光全无，连指示灯都不亮了。

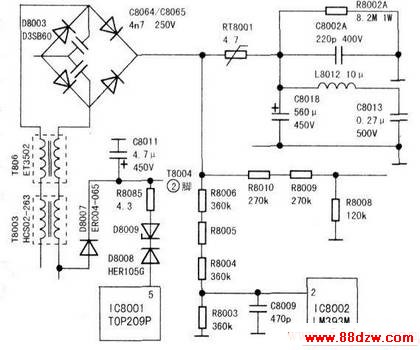

　　下午再开机，摸滤波电容C8018温升很快。电容温度异常，在排除自身原因后，一定另有隐情。更换整流桥堆D8003，通电试机无任何反应，滤波电容C8018温度仍在持续上升。测市电为直流230V，也在正常范围内；测电容C8018上的电压竟为602V。如此之高，实在有悖常理。于是断开整流滤波电压的负载和热敏电阻RT8001，测整流桥堆的两个中间脚位市电为230V，正常。用灯泡把电容C8018上残存的电压泄放掉，接通RT8001。复测此处电压仍为450V。怀疑最先更换的电容C8011不合适。再次通电检查，C8018上的电压竟奇迹般地恢复至正常值297V。此时，在不安装C8011的情况下，电容C8018上电压恢复正常，对电容C8011的作用、影响及二者之间的关联性才引起足够的重视。核对图纸得知，C8011是副电源300V整流滤波电容。此时待机指示灯也不亮。足以说明待机电压无输出且对主电源有影响。改变检修思路和方向，先对电容C8011周边的元件进行检查，发现整流二极管D8007反向击穿。更换上述两元件后。主电源300V滤波电容上的电压恢复正常。而待机副电源仍无输出。测待机电源振荡，推动电路IC8001（TOP209P）（5）脚无300V电压，而电容C8011上的300V电压正常，二者之间必不通，局部电路见附图。更换R8085（4.3Ω）保险电阻后。机器恢复正常。
