　　拆机，用万用表R×100挡在路测+B滤波电容C522（220μF/160V）两端阻值为0Ω。这种现象，绝大多数是行管击穿，少数为+B整流二极管击穿或FBT+B绕组与低压绕组间击穿短路。拆下行管V902（D2553），再测电容c522两端有充放电现象，由此判定是行管击穿损坏。

　　此外，R916（100欧/2W）两脚印制板上的焊点均烧焦，挖除焦化物后，测R916已开路损坏，C927（1μF/160V）无容量；L905（6.8mH）线圈也已烧焦。拆除上述三只元件暂不安装（因为它们是行线性补偿元件，即使不安装也不会影响行扫描的正常工作，更不会烧行管），在确认+B供电（1：30V）、逆程电容C906（9.1nF/2kV）、C908（8.2nF/2kV）正常的情况下，装上行管开机，蓝屏出现，接上信号试机，行幅扩大，四角外伸，枕形严重失真。此时，测枕校管V957（D2012）c极电压为18V，略偏低。在易损的枕校电解电容c958（10μF/100V）上并一只6.8μF/63V无极性高品质专用枕校电容。

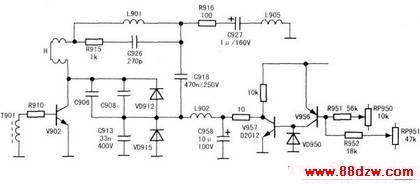

　　无效。试调RP950（10kΩ）行幅调节电位器、RP951（47kΩ）行枕校电位器，图像均只有微小变化，由此明确故障点在V956、V957本身或后级，相关电路见附图，在路测量阻尼二μ极管vD915、枕校管V956、V957电阻正常。怀疑枕校功率管V957失效，用D1499管代换无效。阻尼电感L902不用怀疑，因为若线圈局部短路，会引起枕校电容C958爆裂，枕校管V957击穿。S校正电容C918（470nF/250V）也不用怀疑，因其容量变小，行幅增大，但不会引起严重的枕形失真。试代换行线性线圈L901，故障不变。回查行逆程阻尼部件，查出C91333n/400V（这里称之为行下逆程电容）已无容量。将其更换后试机，行幅正常，枕形失真消失。更换L905、C927，R916在印制板背面搭焊，重新细调RP950、RP951，使图像几何尺寸最佳，故障排除。估计c913失容后，先烧R916支路，然后击穿行管。
