海尔29F9K-PB彩电无图像无声音

文章摘要：此机在使用一年左右出现偶尔无图无声现象，而上门检修又一切正常，近期又出现有时无图无声，有时正常，有时光栅极暗，伴音时有时无，且无规律，目前已彻底无图无声。开盖试机，按下电源开关后能听到高压启动声，CRT灯丝点亮，插上天线无图无声。测CRT板加速极电压为：350V，正常；KG、KR、KB直流电压约为170V，说明CRT接近截止。为防止CRT切颈，测场偏转线圈两端直流电压接近0V，故判断场输出电路基本正常。人为加大加速极电压。出现白屏无字符的光栅。仔细观察CRT板和主板，未发现明显虚焊。测行输出变压器ABL脚电压为8V，N201（8859）（27）脚ABCL-ON电压为4.5V，说明ABL电路基本

海尔29F9K-PB彩电无图像无声音,标签：电视维修,http://www.88dzw.com

　　此机在使用一年左右出现偶尔无图无声现象，而上门检修又一切正常，近期又出现有时无图无声，有时正常，有时光栅极暗，伴音时有时无，且无规律，目前已彻底无图无声。

　　开盖试机，按下电源开关后能听到高压启动声，CRT灯丝点亮，插上天线无图无声。测CRT板加速极电压为：350V，正常；KG、KR、KB直流电压约为170V，说明CRT接近截止。为防止CRT切颈，测场偏转线圈两端直流电压接近0V，故判断场输出电路基本正常。人为加大加速极电压。出现白屏无字符的光栅。

　　仔细观察CRT板和主板，未发现明显虚焊。测行输出变压器ABL脚电压为8V，N201（8859）（27）脚ABCL-ON电压为4.5V，说明ABL电路基本正常；测N201（50）～（52）脚ROUT、GOUT、BOUT电压分别为2.4V、2.3V、2.4V，在正常范围内，估计故障在CRT板上。

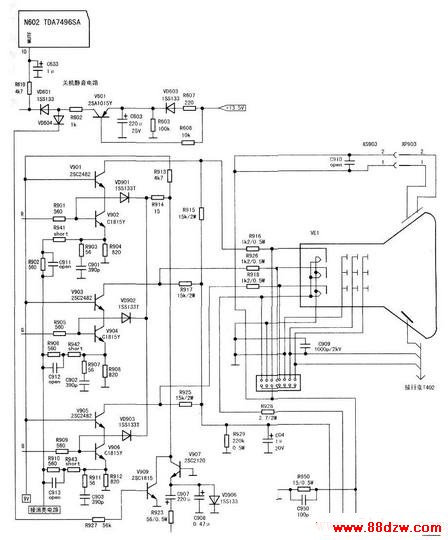

　　测视放输出管V901、V903、V905的b极电压为9v，e极电压为9V，明显不正常；测视放激励管V902、V904、V906的e、b、c极电压均为0.7V、0.7V、9V，都处于截止状态，三只视放激励管的b极电压明显偏低。测量R901、R905、R909阻值正常，疑点集中在VD901、VD902、VD903负极支路上。测量该负极支路电压接近0V，不正常。测量V909、V907的c极电压为0V。分别断开V907、V909的c极，当断开V909的c极后出现了正常的图像，但无伴音，把音量调到最大时仍无伴音（有字符显示），此时测量KILL端子有近11V直流电压。顺着KILL支路一直查到静噪管V601的c极，有约12V的直流电压。将V601拆下后测量，发现已严重漏电且不稳定，将其更换后测c极电压为0V，正常。焊好V907、V909的c极后，较长时间试机播放，图像、伴音均正常，故障彻底排除。检修涉及的相关电路见附图。
